产品特点
频率范围：1kHz~300MHz
含CISPR-AVG、CISPR-RMS、QPK检波器
分辨带宽：1Hz~3MHz(-3dB)
200Hz/9kHz/120kHz/1MHz(-6dB)
全数字检波器测量可靠稳定
双重射频输入保护，确保测量安全
丰富的测试选件满足不同应用
支持ETR测量分析软件

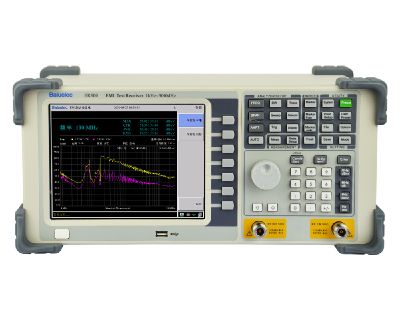

产品介绍
ER系列EMI接收机符合CISPR 16-1-1标准，集成了CISPR-AVG、CISPR-RMS、QPK检波器，根据CISPR、EN、FCC和MIL等标准进行电磁干扰测量，适用于家电、照明、汽车电子、医疗等行业的EMI测试。结合ETR上位机测量软件、丰富的测试选配件，可进行精确的自动化测试。全系标配频谱分析模块和跟踪信号发生器，满足不同领域用户的测试需求。
应用领域
产品开发阶段EMI问题的诊断与分析
灯具、家电、汽车电子、医疗等行业EMI测试
EMI传导骚扰测试
EMI辐射骚扰测试
产品预认证测试
EMC自动化测试
通用频谱测量与分析
频谱分析模式
频率范围
ER300
1kHz~300MHz
ER2000
1kHz~2GHz
ER3600
1kHz~3.6GHz
读数精度
±(频标读数×频率基准精度+1%×扫宽+10%×RBW+0.5×[扫宽/(扫描点-1)]+1Hz)
内部基准(10MHz)
老化率
1ppm/年
温漂
＜0.5ppm(15℃~35℃)
单边带相位噪声(f=500MHz)
频偏30kHz
-90dBc/Hz
频偏1MHz
-110dBc/Hz
幅度
最大输入电平
平均连续功率
+36dBm
最大直流输入电压
50Vdc
显示平均噪声电平
通道
频率
前放关
前放开
变频通道
100kHz~1MHz
≤-100dBm-30*(f/100kHz)dB
≤-120dBm-30*(f/100kHz)dB
1MHz ~ 10MHz
≤-130dBm
≤-150dBm
10MHz ~ 1GHz
≤-135dBm
≤-155dBm
1GHz ~ 3.6GHz
≤-140dBm
≤-148dBm
低频通道
5kHz~10kHz
≤-110dBm
10kHz~10MHz
≤-125dBm
幅度测量不确定度(20℃~30℃)
综合幅度精度(90%)
±1.8dB
分辨率带宽(-3dB)
分辨率带宽范围
1Hz~3MHz，连续步进
分辨率带宽转换不确定度
1Hz≤RBW≤500kHz
±0.6dB
RBW＞500kHz
±1.0dB
分辨率带宽精度
＜10%
衰减器
衰减器范围
0~39dB，3dB步进
衰减器不确定度
剩余响应
≤ -96dBm
频率响应
5kHz~200kHz
200kHz~3.6GHz
±1.5dB
检波器
自动、常态、正峰、负峰、取样
扫描时间
Span = 0
1ms~3000s
Span > 0
3ms~3000s
输入端口驻波比
50MHz~1GHz
≤ 2.0
EMI接收模式
±(频标读数×频率基准精度 + 末位显示单位的一半)
±2.0dB
分辨率带宽(-6dB)
200Hz/9kHz/120kHz/1MHz
正峰、负峰、准峰、平均、RMS
100us~100s
扫描点数
101~1001
迹线数量
3个(并行检波)
频段列表
10个
跟踪源
10kHz~1.5GHz
输出功率
-30dBm~0dBm
输出平坦度
±3dB
通用参数
显示器
8.4吋真彩TFT-LCD
分辨率
800×600
通信接口
LAN、USB
工作温度
0℃~40℃
存储温度
-30℃~+70℃
重量
7.5kg
尺寸(长×宽×高)
400mm×280mm×190mm
