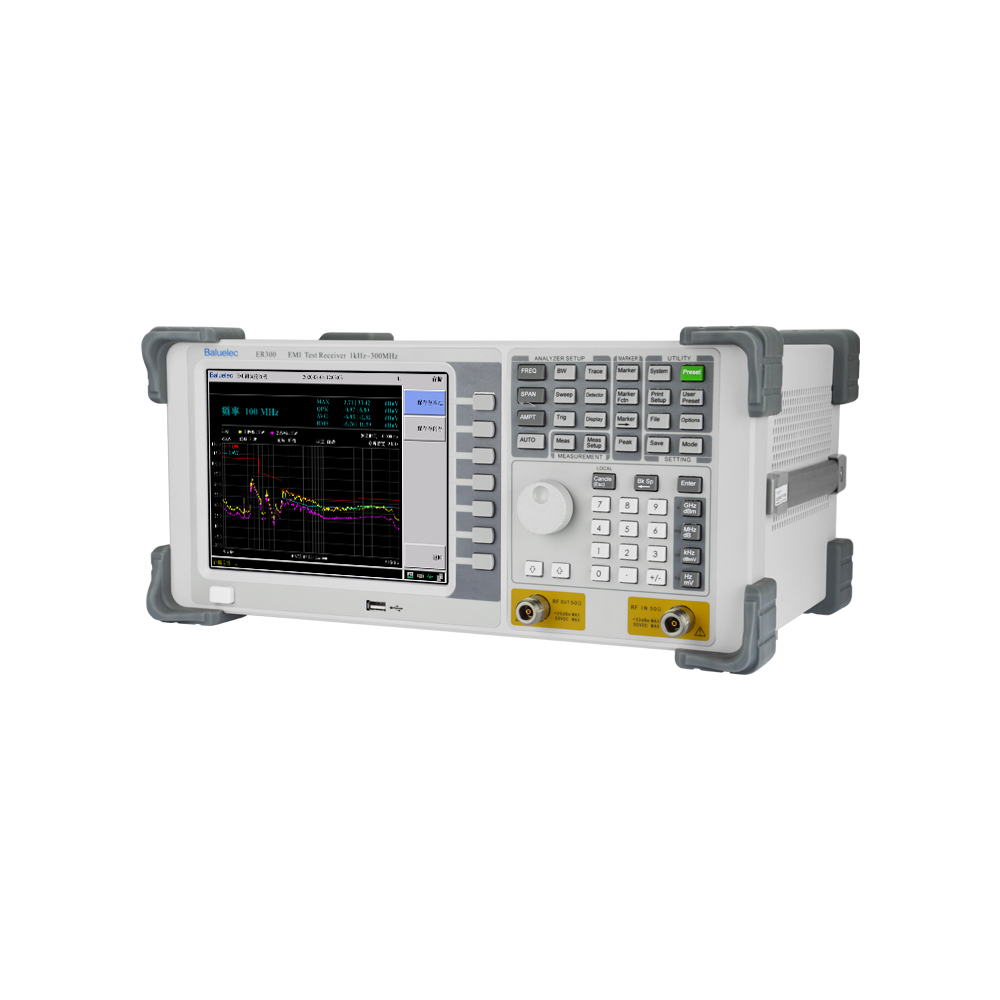

ER300 EMI测量接收机

产品特性

媒体库

技术参数

产品特性

内嵌多种EMI测量标准

内嵌GB/GJB/EN/CISPR/FCC等多种EMI测量标准，支持自定义标准。

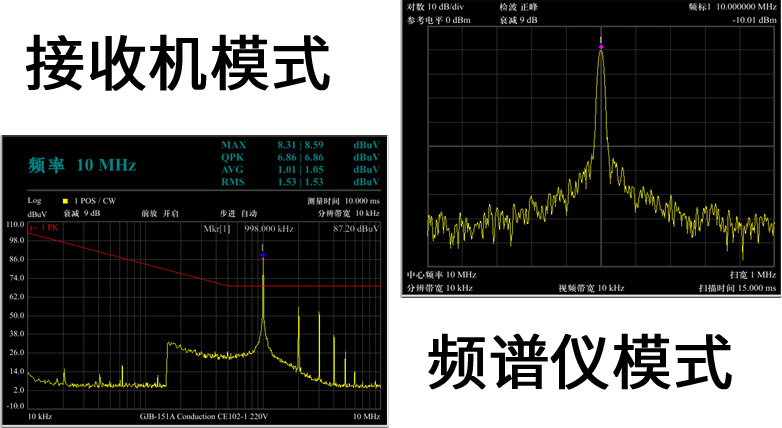

EMI接收机和频谱分析仪二合一

双系统模式：EMI接收机和频谱分析仪模式自由切换测量。
多种检波方式

峰值PK、准峰QP和平均AV等检波方式。

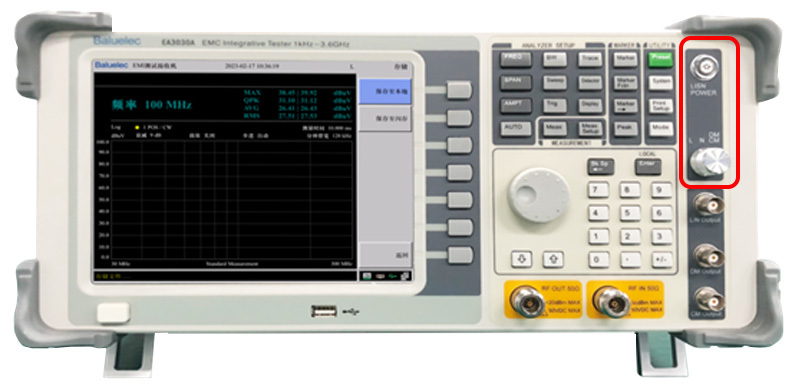

内置LISN和共差模分离器

LISN与共差模分离器输出端口可开关切换输出。
可组建EMC自动测试系统

可编辑EMC测量分析测量软件和远程控制接口，可组建EMC自动测试系统，输出测试报告。

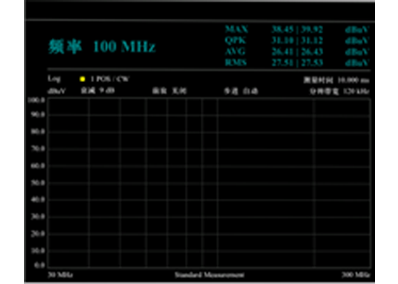

交互界面友好

接收机显示界面简洁明了网格化显示，测量内容及参数一目了然网格可关闭，突显迹线和频标等

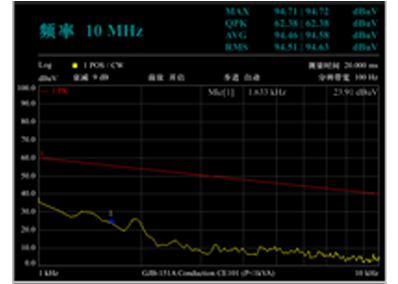

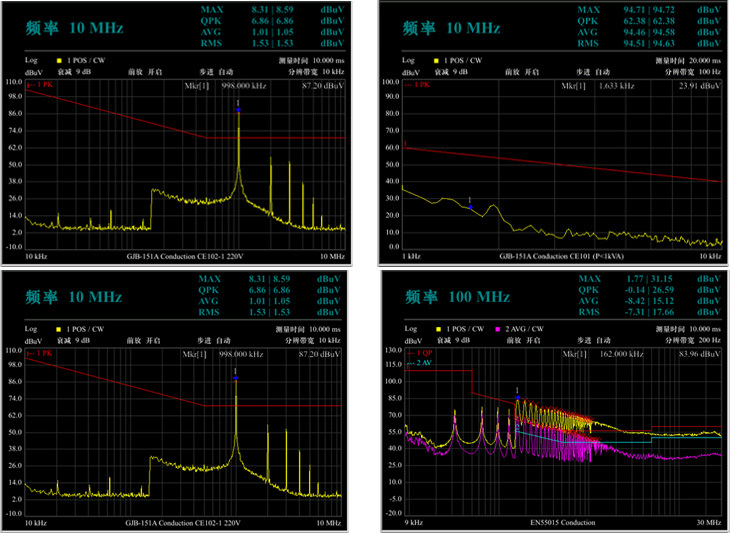

GJB 151A CE101测试界面

适用于水面舰艇、潜艇、陆军飞机（包括机场维护工作区）和海军飞机上的设备电源线测试，包括回线。测试符合GJB 151A/152A-97标准CE101测试和校准要求，在测试系统软件支持下完成测试。

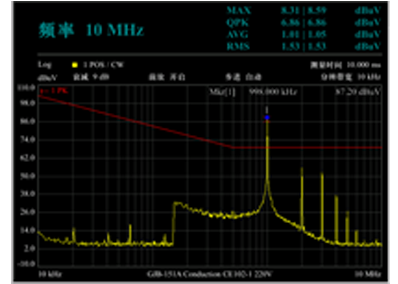

GJB 151A CE102测试界面

适用于所有的设备电源线，包括电源回线。测试符合GJB 151A/152A-97标准CE102测试和校准要求，在测试系统软件支持下完成测试

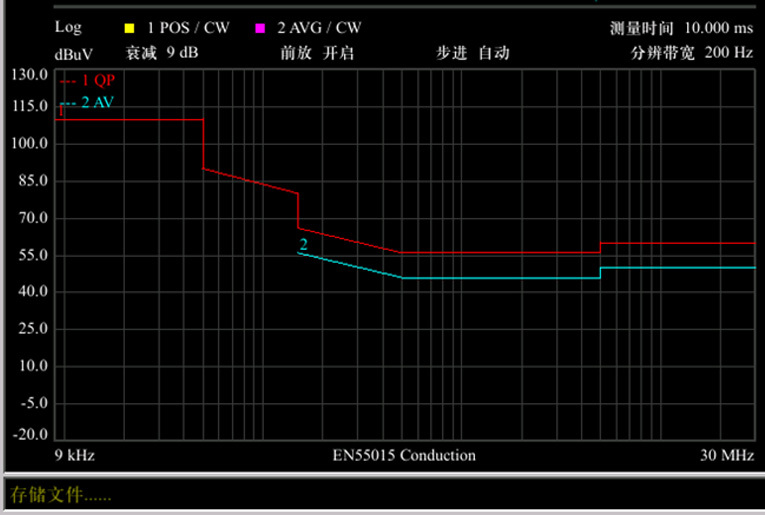

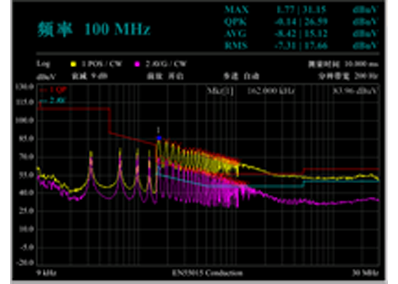

EN55015 传导测试界面

适用于所有的电子照明和类似设备。测量电子照明和类似设备，以确定电子照明和类似设备传导发射不超过规定的限值，防止其通过耦合途径干扰电网设备或系统的工作。频率范围：9kHz-30MHz。

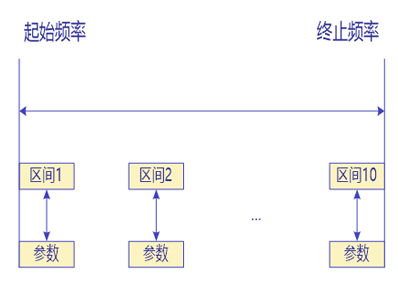

EMI接收机可采用单段测量和多段测量方式

接收机模式内置10个可调步进的区间测量，每个区间均可进行不同参数的测量

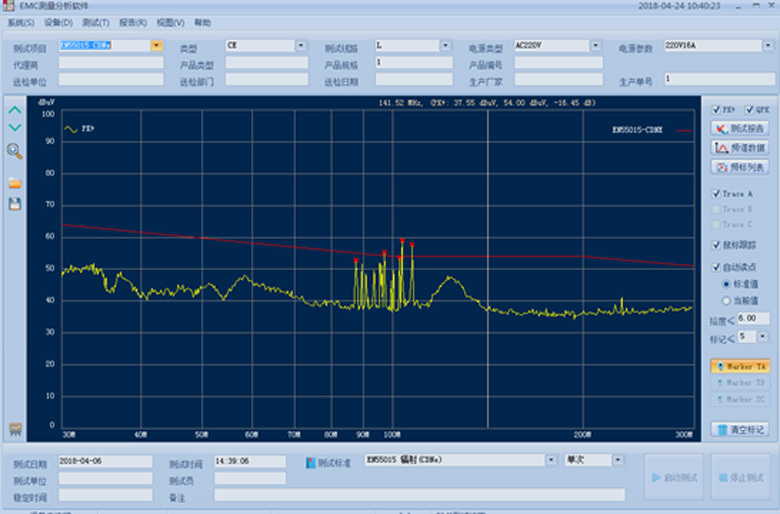

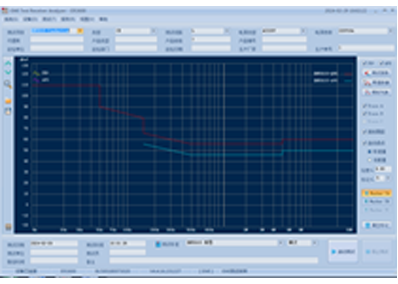

ETR测量上位机软件

可搭建标准的EMC自动化测试系统，生成规范的Word/PDF版本测试报告

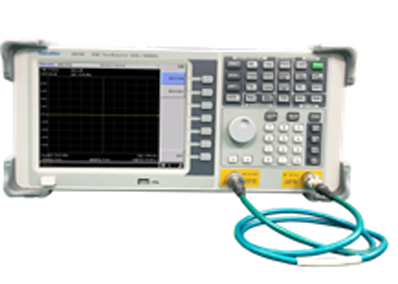

网络测量（跟踪源）

测量无源网络（如滤波器、衰减器、电缆线）的插入损耗、隔离度和放大器放大倍数等。

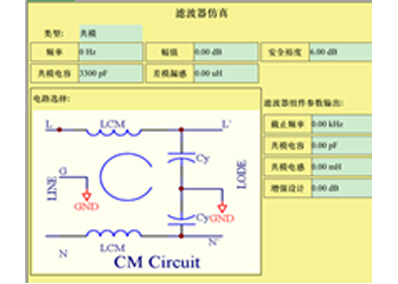

滤波器仿真

内置滤波器仿真软件—Filter Designer。根据超标点设置和安全裕度设置，计算出滤波器设计的各个参数。

媒体库

技术参数

频谱分析模式
频率范围	ER300	1kHz~300MHz
	ER2000	1kHz~2GHz
	ER3600	1kHz~3.6GHz
读数精度	±(频标读数×频率基准精度+1%×扫宽+10%×RBW+0.5×[扫宽/(扫描点-1)]+1Hz)
内部基准(10MHz)	老化率	1ppm/年
	温漂	＜0.5ppm(15℃~35℃)
单边带相位噪声(f=500MHz)
频偏30kHz	-90dBc/Hz
频偏1MHz	-110dBc/Hz
幅度
最大输入电平	平均连续功率	+36dBm
	最大直流输入电压	50Vdc
显示平均噪声电平
通道	频率	前放关	前放开
变频通道	100kHz~1MHz	≤-100dBm-30*(f/100kHz)dB	≤-120dBm-30*(f/100kHz)dB
	1MHz ~ 10MHz	≤-130dBm	≤-150dBm
	10MHz ~ 1GHz	≤-135dBm	≤-155dBm
	1GHz ~ 3.6GHz	≤-140dBm	≤-148dBm
低频通道	5kHz~10kHz		≤-110dBm
	10kHz~10MHz		≤-125dBm
幅度测量不确定度(20℃~30℃)
综合幅度精度(90%)	±1.8dB
分辨率带宽(-3dB)
分辨率带宽范围	1Hz~3MHz，连续步进
分辨率带宽转换不确定度	1Hz≤RBW≤500kHz	±0.6dB
	RBW＞500kHz	±1.0dB
分辨率带宽精度	＜10%
衰减器
衰减器范围	0~39dB，3dB步进
衰减器不确定度	±1.0dB
剩余响应
≤ -96dBm
频率响应
5kHz~200kHz	±1.8dB
200kHz~3.6GHz	±1.5dB
检波器
自动、常态、正峰、负峰、取样
扫描时间
变频通道	Span = 0	1ms~3000s
	Span > 0	3ms~3000s
输入端口驻波比
50MHz~1GHz	≤ 2.0
EMI接收模式
频率范围	ER300	1kHz~300MHz
	ER2000	1kHz~2GHz
	ER3600	1kHz~3.6GHz
读数精度	±(频标读数×频率基准精度 + 末位显示单位的一半)
幅度测量不确定度(20℃~30℃)	综合幅度精度(90%)	±2.0dB
分辨率带宽(-6dB)	分辨率带宽范围	200Hz/9kHz/120kHz/1MHz
	分辨率带宽精度	＜10%
检波器	正峰、负峰、准峰、平均、RMS
扫描时间	100us~100s
扫描点数	101~1001
迹线数量	3个(并行检波)
频段列表	10个
频率响应	±2.0dB
跟踪源
频率范围	10kHz~1.5GHz
输出功率	-30dBm~0dBm
输出平坦度	±3dB
通用参数
显示器	8.4吋真彩TFT-LCD
分辨率	800×600
通信接口	LAN、USB
工作温度	0℃~40℃
存储温度	-30℃~+70℃
重量	7.5kg
尺寸(长×宽×高)	400mm×280mm×190mm
