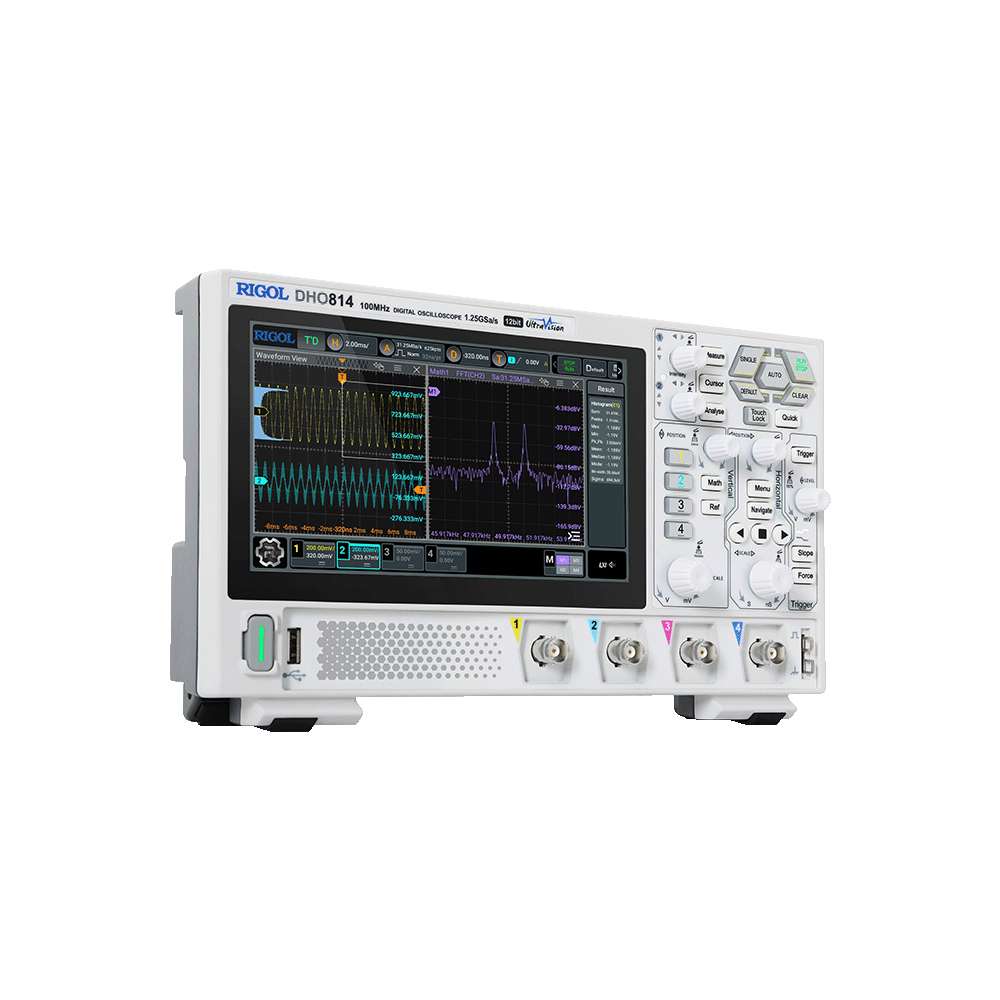

产品特性

12-bit高分辨率显示

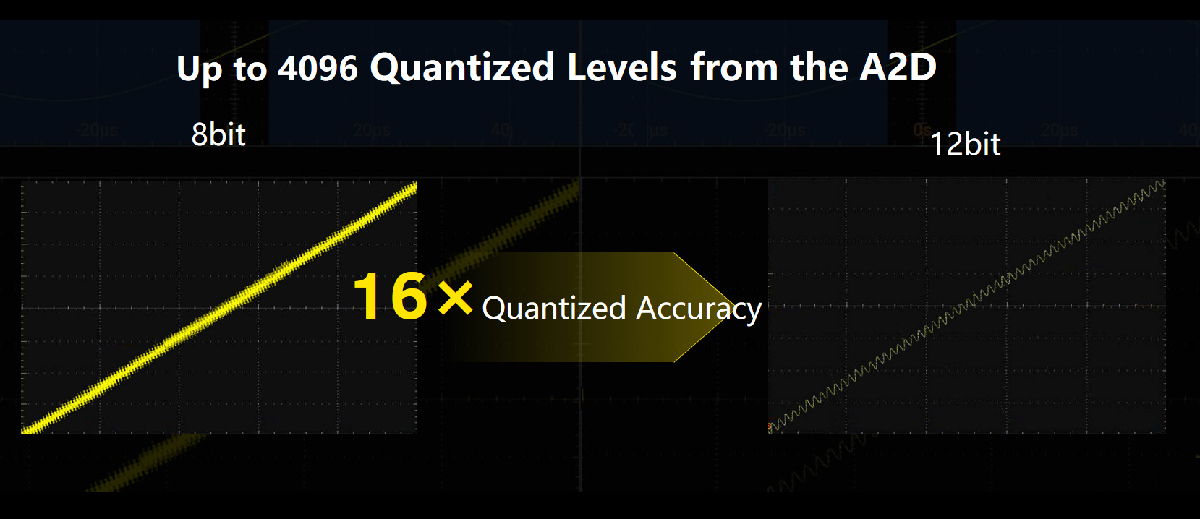

DHO800系列卓越的12bit垂直分辨率和高达4096级的量化精度，将测量精度提升至前所未有的水平。相比传统的8bit设备，它能够提供达16倍的细腻度，能捕捉到波形中最微小的细节变化。无论是在电源纹波测试还是医疗设备检测等关键应用场景，都能帮助您更有效地分析信号特征，确保每一次测量都准确无误，让技术创新成为可能。
支持Type-C供电，便捷使用体验

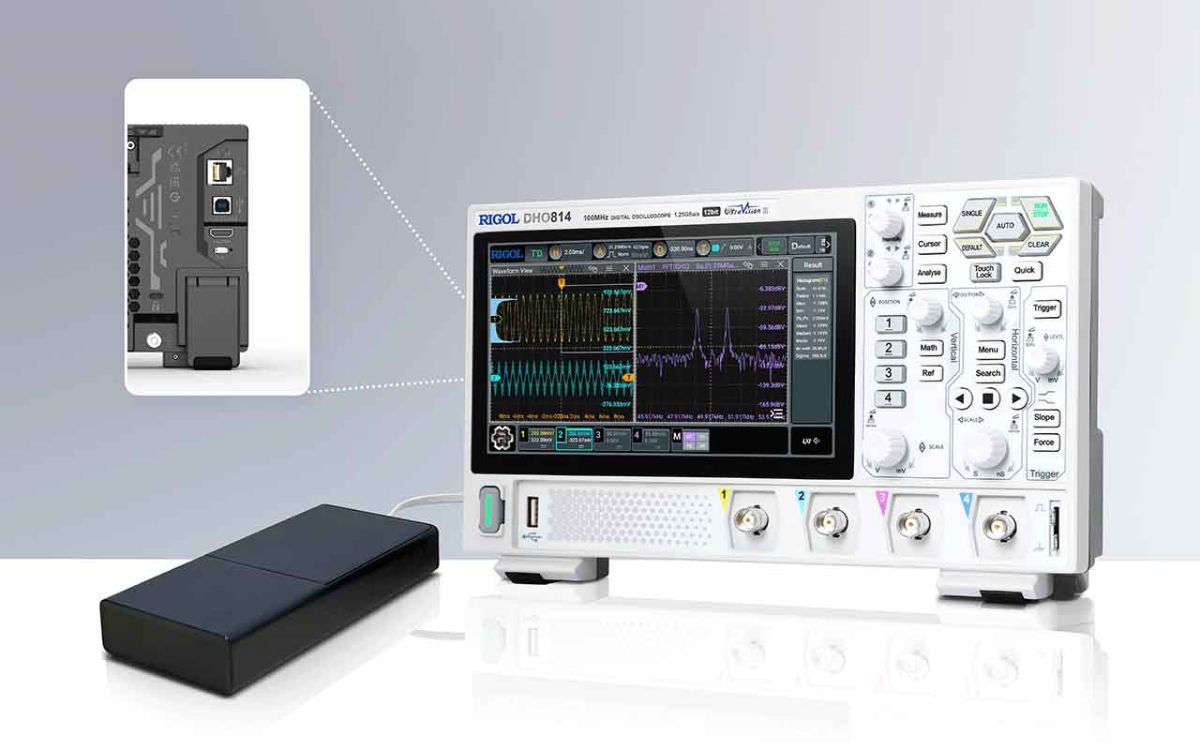

DHO800采用了先进的Type-C供电接口设计，令其在便携性和灵活性上迈出了革命性的一步。只需一个移动电源，便可轻松为DHO800供电，完美满足外场芯片测试、现场电路检修等多种应用需求。此项设计大大简化了操作过程，无论是在实验室还是野外工作环境中，都能确保设备随时随地的高效运行，让您的工作更加便捷、高效。

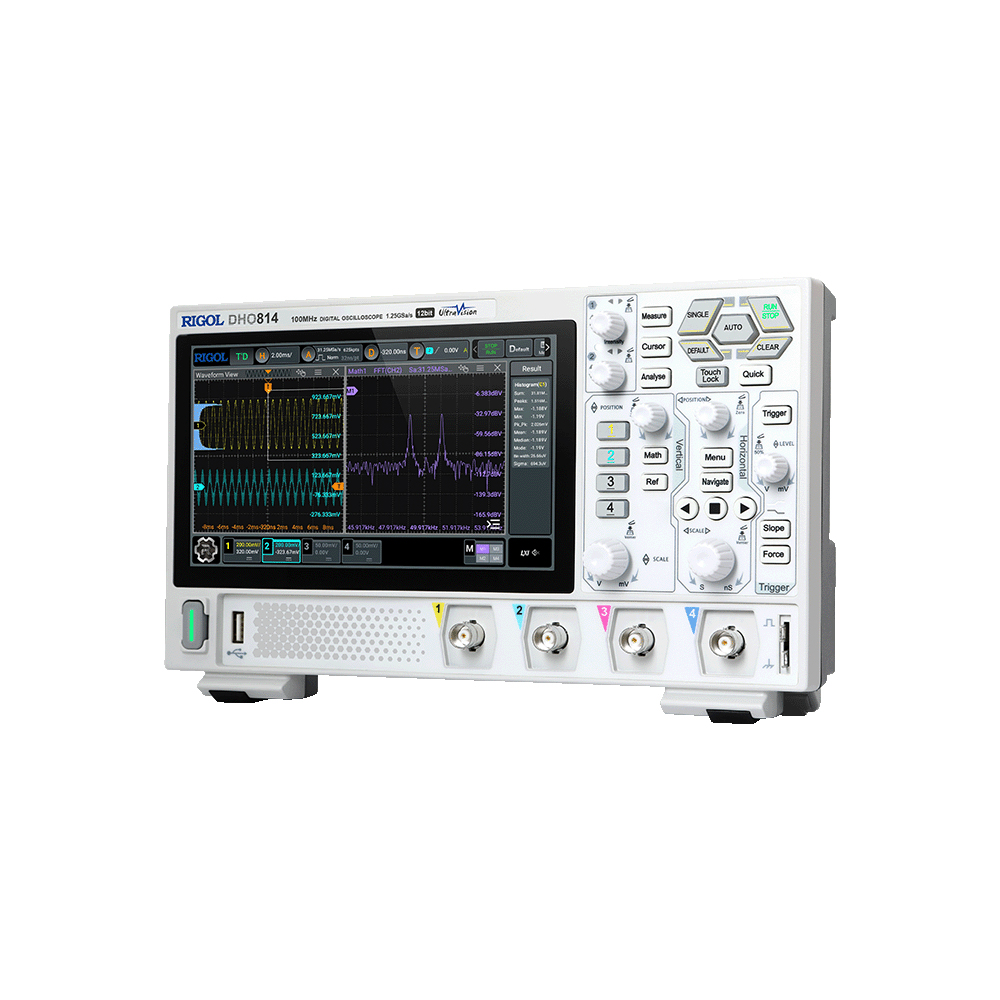

7英寸高清触控屏，轻巧便携

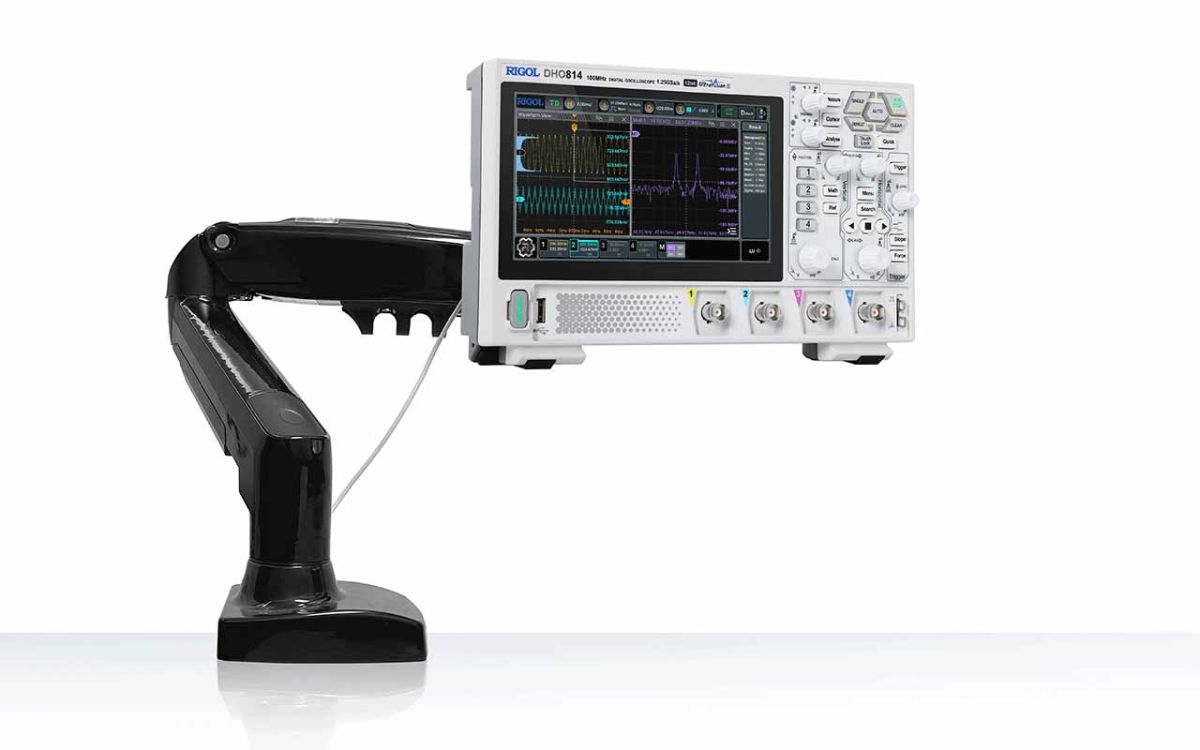

DHO800系列结合了轻巧便携设计与7英寸1024×600高清触控屏，不仅减轻了现场作业负担，还提供舒适便捷的用户交互体验。该系列还兼容VESA标准显示器支架，使工程师能够轻松实现桌面整洁，有效节省宝贵的工作台空间。总体而言，DHO800系列为工程师的工作流程提供了更流畅、更高效的体验，是现场工程师的理想选择。

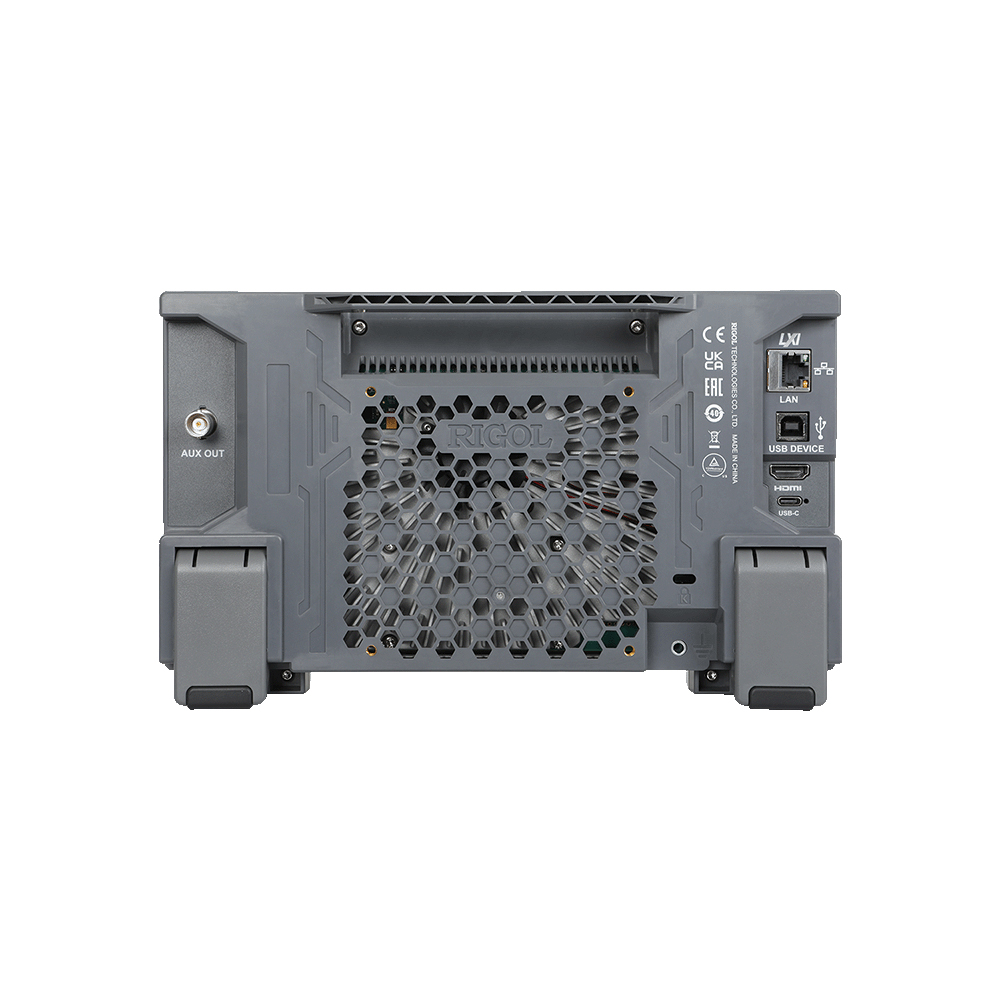

全面的接口设计，多样的连接选择

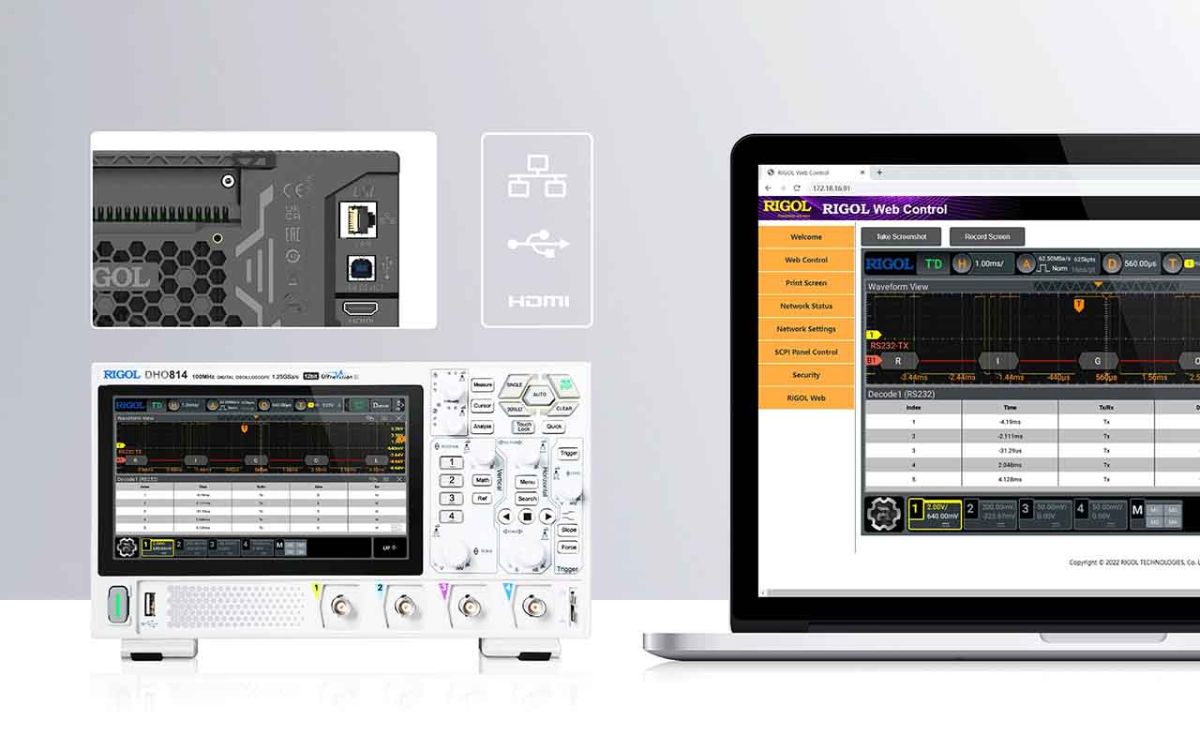

DHO800系列凭借其全面的接口设计，包括USB、LAN以及HDMI接口，完美适应了远程控制、会议演示和教学等多样化的应用场景，极大地提升了工作协同和教学过程中的效率。无论是在办公室进行数据共享，还是在教室里进行互动教学，都能帮助您实现流畅的信息传递和高效的团队合作，让每一次沟通都更加生动、直观。
丰富的触发与解码功能

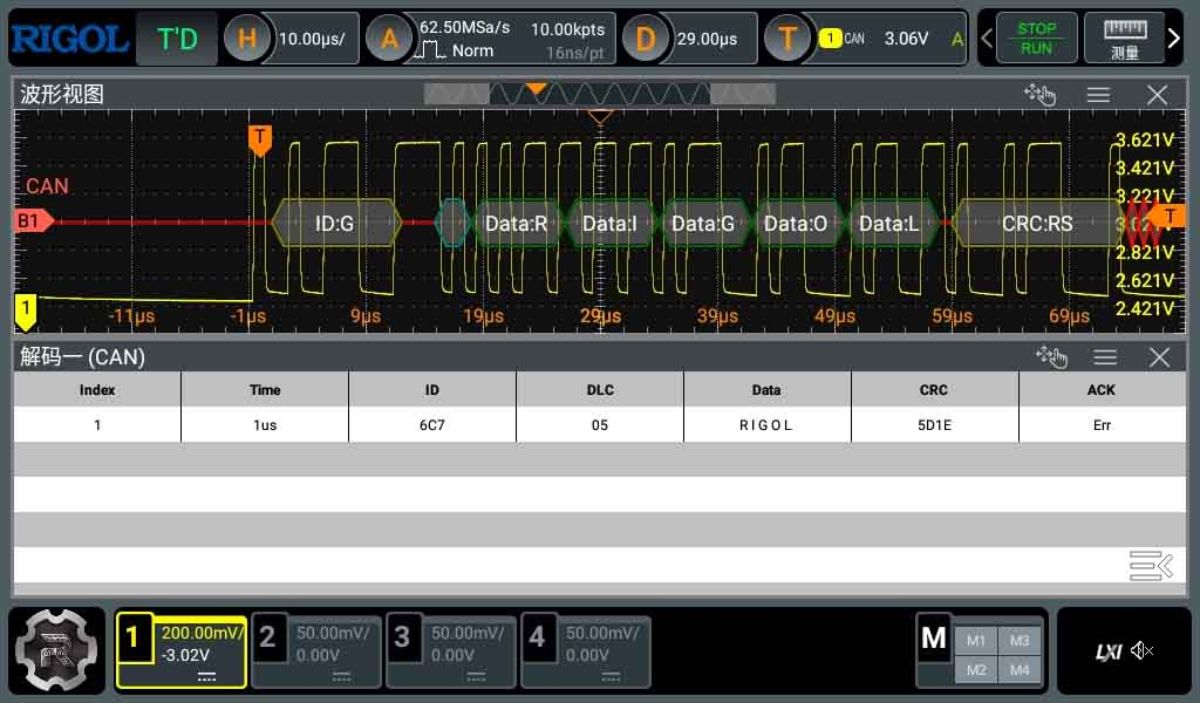

DHO800具有丰富的触发功能，包括常用的边沿，斜率，脉宽等，以及部分串行协议触发，如：嵌入式调试常用的I2C、SPI、RS232协议以及汽车行业常用的CAN协议的触发与解码。DHO800的总线触发和解码功能能够准确捕获并解析协议信息，在波形上直接显示解码内容或以事件表的形式展现，让您的调试更便捷直观。

技术参数

• 超低本底噪声，信号更纯净，小信号无所遁形

• 全系列提供 12 bit 硬件高分辨率

• 最高 100 MHz 模拟带宽，最多 4 个模拟通道，双通道型号标配外触发端口

• 最高 1.25 GSa/s 实时采样率

• 最大 25 Mpts 存储深度

• 500 μV/div~10 V/div 垂直灵敏度范围

• 提供凝时获取模式（Ultra Acquire Mode），最高波形捕获率 1,000,000 wfms/s

• 支持 256 级灰度的数字实时荧辉功能

• 支持波形搜索和导航功能，可快速定位信号异常

• 7 英寸 1024 * 600 高清触控显示屏

• 全新 Flex knob，带来更人性化的交互体验

• 全系标配 USB Device&Host，LAN，HDMI 接口

• 新颖精巧的工业设计，便捷的操作

• 支持在线版本升级功能

----

DHO800系列数字示波器技术参数

除标有“典型值”字样的参数以外，所有参数都有保证，并且示波器必须在规定的操作温度下连续运行30分钟以上。各项指标均在示波器正确接地情况下测量。

DHO800系列技术指标综述

DHO800系列技术指标综述
型号	DHO802	DHO804	DHO812	DHO814
模拟带宽（-3 dB）	70 MHz		100 MHz
上升时间 (10%~90%，典型值)	≤5 ns		≤3.5 ns
模拟通道数	2 + EXT	4	2 + EXT	4
采样方式	实时采样
最大模拟通道采样率	两通道型号： 1.25 GSa/s（单通道[1]），625 MSa/s（全通道[3]）四通道型号： 1.25 GSa/s（单通道[1]），625 MSa/s（双通道[2]），312.5 MSa/s（全通道[3]）
最大存储深度	两通道型号： 25 Mpts（单通道[1]），10 Mpts（全通道[3]）四通道型号： 25 Mpts（单通道[1]），10 Mpts（双通道[2]），1 Mpts（全通道[3]）
最高波形捕获率	30,000 wfms/s（向量模式，Vector Mode） 1,000,000 wfms/s（凝时获取模式，UltraAcquire Mode）
垂直分辨率	12 bit
硬件实时波形录制和回放	最高500,000帧
峰值检测	捕获最窄1.6 ns的毛刺
显示屏尺寸和类型	7英寸多点触摸电容屏
显示分辨率	1024 * 600

垂直系统模拟通道

垂直系统模拟通道
输入耦合		直流、交流或接地 ( DC, AC, GND )
输入阻抗		1 MΩ ± 1%
输入电容		15 pF ± 3 pF
探头衰减系数设定		0.001X、0.002X、0.005X、0.01X、0.02X、0.05X、0.1X、0.2X、0.5X、1X、2X、5X、10X、15X、20X、50X、100X、150X、200X、500X、1000X、1500X、2000X、5000X、10000X、15000X、20000X、50000X
最大输入电压		CAT I 300 Vrms，400 Vpk (DC + Vpeak)
最大输入电压	备注	无论有沒有使用探头，均不允许有瞬态过电压情形发生请仅将本仪器用于指定测量类别内的测量（不适用于 CAT II、III、IV）
垂直分辨率		12 bit
垂直灵敏度范围[4]		500 μV/div~10 V/div
偏移范围		± 0.5 V ( <500 μV/div ) ± 1 V ( ≥500 μV/div，≤65 mV/div ) ± 8 V ( >65 mV/div，≤270 mV/div ) ± 20 V ( >270 mV/div，≤2.75 V/div ) ± 100 V ( >2.75 V/div，≤10 V/div )
动态范围		±4 div (12 bit)
带宽限制（典型值）		20 MHz，FULL；每通道独立可选
直流增益精确度[4]		± 1% (>5mV/div，FullScale) ± 2%（≤5mV/div，FullScale，典型值）
直流偏移精确度		≤200 mV/div (±0.1 div±2 mV±1.5%偏移量 ) >200 mV/div (±0.1 div±2 mV±1.0%偏移量 )
通道间隔离度		≥100:1
ESD容限		±8 kV（对于输入BNC）

水平系统-模拟通道

水平系统-模拟通道
时基范围		5 ns/div~500 s/div
时基范围		支持时基微调
时基分辨率		100 ps
时基精度		±25 ppm ± 5 ppm/year
时基延迟范围	触发前	-5 div
时基延迟范围	触发后	1 s或100 div中的最大值
时基增量测量精度		± (时基精度×读数) ± (0.001×屏幕宽度) ± 20 ps
通道间偏移校正		通道间偏移校正范围 ±100 ns，精度±1 ps
模拟通道间延迟（典型值）[5]		≤2 ns
水平模式	YT	默认
	XY	通道1/2/3/4
	SCAN	时基 ≥ 200 ms/div
	ROLL	时基 ≥ 50 ms/div，通过调节水平时基旋钮可以自动进入或退出ROLL模式

采集系统

采集系统
最大模拟通道采样率	两通道型号： 1.25 GSa/s（单通道[1]），625 MSa/s（全通道[3]）四通道型号： 1.25 GSa/s（单通道[1]），625 MSa/s（双通道[2]），312.5 MSa/s（全通道[3]）
最大模拟通道存储深度	两通道型号： 25 Mpts（双通道[2]），10 Mpts（全通道[3]）四通道型号： 25 Mpts（单通道[1]），10 Mpts（双通道[2]），1 Mpts（全通道[3]）
获取方式	普通	默认
	峰值检测	捕获窄至1.6 ns的毛刺
	平均模式	可选2、4、8、16…65536
	凝时获取	波形捕获率高达1,000,000 wfms/s

触发系统

触发系统
触发源		模拟通道（1~4）、EXT TRIG[6]
触发模式		自动、普通、单次
触发耦合	直流	直流耦合触发
	交流	交流耦合触发
	高频抑制	截止频率~120 kHz（仅内部触发）
	低频抑制	截止频率~120 kHz（仅内部触发）
噪声抑制		为触发电路增加迟滞（仅内部触发），可选择打开或关闭
释抑范围		8 ns~10 s
触发带宽		内部触发：示波器模拟带宽
触发灵敏度		内部触发：0.5 div，≥50 mV/div；打开噪声抑制，0.7 div 外部触发[6]：500 mVpp（DC~100 MHz）
触发电平范围		内部触发：距屏幕中心±4.5 div 外部触发[6]：±5 V

触发类型

触发类型
触发类型	边沿、脉宽、斜率、视频、码型、持续时间、超时、欠幅脉冲、超幅、延迟、建立保持、第N边沿触发、RS232/UART、I2C、SPI、CAN
边沿	在输入信号指定边沿的阈值上触发。边沿类型包括上升沿、下降沿或任意沿。信源：CH1~CH4、EXT[6]
脉宽	在指定宽度的正脉宽或负脉宽上触发，脉冲宽度高于或低于某个值，或处于某个时间范围内。信源：CH1~CH4
斜率	在指定时间的正斜率或负斜率上触发，斜率时间高于或低于某个值，或处于某个时间范围内。信源：CH1~CH4
视频	在符合视频标准的所有行、指定行、奇数场或偶数场触发。支持的视频标准有NTSC、PAL/SECAM、480p/60Hz、576p/50Hz、720p/60Hz、720p/50Hz、720p/30Hz、720p/25Hz、720p/24Hz、1080p/60Hz、1080p/50Hz、1080p/25Hz、1080p/24Hz、1080i/60Hz、1080i/50Hz。信源：CH1~CH4
码型	通过查找指定码型识别触发条件。码型是多个选定信源的AND组合，每个信源的逻辑码型为H、L、X、上升沿或下降沿。信源：CH1~CH4
持续时间	在指定码型满足指定持续时间条件时触发。码型是多个选定信源的AND组合，每个信源的逻辑码型为H、L、X。持续时间高于或低于某个值，或处于某个时间范围内，或处于某个时间范围外。信源：CH1~CH4
超时	当从某个事件开始一直保持的时间超过指定时间时触发。事件可以指定为上升沿、下降沿或任意沿。信源：CH1~CH4
欠幅脉冲	在脉冲幅度跨过了一个阈值但没有跨过另一个阈值的脉冲信号上触发。信源：CH1~CH4
超幅脉冲	在信号的上升沿跨过高阈值或者下降沿跨过低阈值时的指定超幅状态下触发。超幅状态可以为超幅进入、超幅退出或指定超幅时间。信源：CH1~CH4
延迟	在信源A指定边沿与信源B指定边沿之间的时间差符合指定的时间条件时触发。延迟时间高于或低于某个值，或处于某个时间范围内，或处于某个时间范围外。信源通道：CH1~CH4
建立保持	当输入的时钟信号和数据信号之间的建立时间或保持时间小于指定时间时触发。信源：CH1~CH4
第N边沿	在指定空闲时间后第N个指定边沿上触发。边沿可以指定为上升沿或下降沿。信源：CH1~CH4
RS232/UART	在高达20 Mb/s的RS232/UART总线的帧起始、错误帧、校验错误或数据上触发。信源：CH1~CH4
I2C	在I2C总线的启动、停止、重启、丢失确认、地址（7位、8位或10位）、数据或地址数据上触发。信源：CH1~CH4
SPI	在SPI总线指定数据位宽（4~32）的指定码型上触发。支持片选（CS）[7]和超时。信源：CH1~CH4
CAN	触发高达5 Mb/s的CAN总线信号的帧起始、帧结束、远程帧ID、过载帧、数据帧ID、数据帧数据、数据和ID、错误帧、位填充错误、应答错误、校验错误、格式错误和任意错误。支持的CAN总线信号类型有CAN_H、CAN_L、发送/接收、差分。信源：CH1~CH4、D0~D15

搜索导航

搜索导航
类型	边沿、脉宽
信源	模拟通道
复制	可与触发设置相互拷贝，也可独立设置，包括阈值设置，搜索条件设置
结果显示	以事件列表形式展示，可以导出到外部存储器或内部存储器
导航	时间导航：按时间顺序查看采集到的波形
	事件导航：借助导航按键自动滚动查看搜索结果
	帧段导航：查看凝时模式下采集到帧段

波形测量

波形测量
光标	光标数量	2对XY光标
	手动模式	光标间电压差（∆Y）光标间时间差（∆X） ∆X的倒数（Hz）（1/∆X）
	追踪模式	固定Y轴追踪X波形点的电压值和时间值固定X轴追踪Y波形点的电压值和时间值
	自动测量光标	允许在自动测量时显示光标
	XY模式	在XY时基模式下测量对应通道波形的电压参数 X = 通道1，Y = 通道2
自动测量	测量数量	41种自动测量、最多同时显示10个测量
	测量源	CH1~CH4、Math1~Math4
	测量区域	主时基、扩展时基
	全部测量	显示当前测量通道的垂直、水平共33种测量项，测量结果不断更新
	垂直	最大值、最小值、峰峰值、顶端值、底端值、幅度值、高值、中值、低值、平均值、有效值、周期有效值、过冲、预冲、面积、单周期面积、交流有效值
	水平	周期、频率、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比、正脉冲数、负脉冲数、上升沿数、下降沿数、最大值时刻、最小值时刻、正斜率、负斜率
	其它	延迟（A↑-B↑）、延迟（A↑-B↓）、延迟（A↓-B↑）、延迟（A↓-B↓）、相位（A↑-B↑）、相位（A↑-B↓）、相位（A↓-B↑）、相位（A↓-B↓）

波形运算

波形运算
数学函数数量		可同时显示4个数学函数
运算		加、减、乘、除、FFT、与、或、非、异或、Intg、Diff、Lg、Ln、Exp、Sqrt、Abs、AX+B、低通滤波、高通滤波、带通滤波、带阻滤波
色温		支持FFT的色温显示
FFT	记录长度	最大1 Mpts，FFT运算的分析点数最多为1 Mpts
	窗口类型	矩形、布莱克曼、汉宁（默认）、汉明、平顶、三角
	峰值搜索	最多15个峰值，基于用户可调阈值和偏移阈值确定

波形分析

波形分析
波形录制		将被测信号按照触发事件进行分段存储，即每个触发事件到来时将采集的全部波形数据作为一个分段保存在易失性存储空间，最多采集的分段数多达50万。
	源	所有打开的模拟通道
	分析	支持逐帧或连续播放，对播放的波形可以进行运算、测量和解码。
通过测试		将被测信号与用户自定义的规则（模板）进行比较，提供通过、失败数量和测试总数。通过/失败事件可以触发立即停止、蜂鸣器和屏幕截图。
通过测试	源	任意模拟通道
直方图		波形直方图提供一组数据值，表示在显示屏上用于定义区域范围内总命中数。波形直方图即是命中分布的直观图示，又是可以测量的数字数组。
	源	任意模拟通道，自动测量项
	类型	水平、垂直和测量项
	测量	数据统计：采样点数、峰值次数、最大值、最小值、峰峰值直方图对应的：平均值、中数值、众数值、Bin Width、标准方差、XScale
	采样模式	支持所有的模式，但ZOOM缩放窗口、XY模式和ROLL滚动模式除外
色温		提供波形强度的三维视图，色温级数＞16级，256级色阶显示
	源	任意模拟通道
	色彩主题	温度和亮度
	采样模式	支持所有的模式

串行解码

串行解码
解码个数	4个，可支持四种协议类型同时解码和开关
解码类型	标配：并行、RS232/UART、I2C、SPI、CAN
并行	最高4位并行总线解码，支持任意模拟通道。支持自定义时钟和自动时钟配置。信源通道：CH1~CH4
RS232/UART	解码高达20 Mb/s的RS232/UART总线TX/RX信号的数据（5~9位），支持校验位（奇校验、偶校验或无校验）和停止位（1~2位）设置。信源通道：CH1~CH4
I2C	解码I2C总线的地址（包含或不包含读写位），数据和ACK。信源通道：CH1~CH4
SPI	解码SPI总线MISO/MOSI的数据（4~32位）。模式支持超时和片选（CS）[7]。信源通道：CH1~CH4
CAN	解码高达5 Mb/s的CAN总线的远程帧（ID、字节数、CRC），过载帧和数据帧（标准/扩展ID、控制域、数据域、CRC、ACK）。支持的CAN总线信号类型有CAN_H、CAN_L、发送/接收、差分。信源通道：CH1~CH4

自动

自动
AutoScale	最小电压大于10 mVpp，占空比大于1%，频率高于35 Hz

数字电压表

数字电压表
源	任意模拟通道
功能	DC、AC+DCrms、ACrms
分辨率	ACV/DCV：3位
限值警告	支持上下限设置、超限条件设置和超限提示

高精度频率计

高精度频率计
源		任意模拟通道和EXT[6]
测量		频率、周期、累加
计数器	分辨率	3~6位，用户可设置
计数器	最大频率	最大模拟带宽
累加器		48位累加计数器
累加器		对上升沿进行计数
时间参考		内部参考

命令集

命令集
Common命令支持	支持标准的SCPI命令集
错误信息定义	Error Message
支持状态报告机制	Status Reporting
支持同步机制	Synchronization

显示

显示
显示屏	7英寸多点触控电容屏，支持手势操作
显示分辩率	1024*600（屏幕区域）16:9
网格	10个水平分格 * 8个垂直分格
余辉	关闭余辉、无限余辉、余辉时间可调（100 ms~10 s）
亮度等级	256个亮度等级（LCD、HDMI）

处理器系统

处理器系统
处理器	Cortex-A72，1.8 GHz，六核
系统内存	4 GB RAM
操作系统	Android
内部非易失性存储器	8 GB

接口规格

接口规格
USB2.0 Host		1个，前面板
USB2.0 Device		1个，后面板
LAN端口		1个，后面板，10/100 Base-T，支持LXI-C
Web远程控制		支持，Web Control界面（在网络浏览器上输入示波器的IP地址，即可显示示波器操作界面）
EXT接口[6]	触发输入	1个，前面板，BNC连接器
AUX OUT 输出	接口	1个，后面板，BNC连接器 Vo（H）≥2.5 V 开路，≥1.0 V 50 Ω至接地 Vo（L）≤0.7 V至负载 ≤4 mA，≤0.25 V 50 Ω至接地
	触发输出	在示波器触发时提供脉冲输出信号
	通过失败	用于通过测试功能的失败或通过事件发生时提供脉冲输出信号。支持用户自定义脉冲极性和脉宽时间（100 ns~10 ms）
HDMI高清	视频输出	1个，后面板，HDMI 1.4，A插头。连接外部显示器或投影仪
探头补偿输出		频率1 kHz，幅度3 Vpp，方波

电源

电源
供电接口	Type-C接口
电源电压	DC 12 V， 4 A
功率	最大48W（连接各个接口、U盘、有源探头）

环境

环境
温度范围	工作	0℃~+50℃
温度范围	非工作	-30℃~+60℃
湿度范围	工作	+30℃以下，≤90％相对湿度（无冷凝）
		+30℃~+40℃，≤75％相对湿度（无冷凝）
		+40℃~+50℃，≤45％相对湿度（无冷凝）
	非工作	60℃以下，≤90％相对湿度（无冷凝）
海拔高度	工作	3,000米以下
海拔高度	非工作	15,000米以下

保修与校准间隔

保修与校准间隔
保修	3年（不包含探头和附件）
建议校准间隔期	18个月

法规标准

法规标准
电磁兼容性	符合EMC 指令（2014/30/EU），符合或优于IEC61326-1：2013/EN61326-1：2013 Group 1 Class A标准的要求
	CISPR 11/EN 55011
	IEC 61000-4-2:2008/EN 61000-4-2	±4.0 kV（接触放电），±8.0 kV（空气放电）
	IEC 61000-4-3:2002/EN 61000-4-3	3 V/m（80 MHz至1 GHz）；3 V/m（1.4 GHz至2 GHz）；1 V/m（2.0 GHz至2.7 GHz）
	IEC 61000-4-4:2004/EN 61000-4-4	1 kV 电源线
	IEC 61000-4-5:2001/EN 61000-4-5	0.5 kV（相-中性点电压）；1 kV（相-地电压）；1 kV（中性点-地电压）
	IEC 61000-4-6:2003/EN 61000-4-6	3 V，0.15至80 MHz
	IEC 61000-4-11:2004/EN 61000-4-11	电压跌落：0% UT during half cycle；0% UT during 1 cycle；70% UT during 25 cycles 短时断电：0% UT during 250 cycles
安全规范	EN 61010-1:2019 EN 61010-031:2015 IEC 61010-1:2016 IEC 61010-2-030:2017 UL 61010-1:2012 R7 UL 61010-2-31:2017 R2 CAN/CSA-22.2 No. 61010-1-12:2017 CAN/CSA-22.2 No. 61010-2-30:2018 CAN/CSA-22.2 No. 61010-031-07:201
振动	符合GB/T 6587，2类随机振动符合MIL-PRF-28800F和IEC60068-2-6，3类随机振动
振荡	符合GB/T 6587-2012，2类随机振荡符合MIL-PRF-28800F 和IEC 60068-2-27，3类随机振荡非工作条件下：30 g，半正弦波，11 ms持续时间，沿主轴3次振荡/轴，共18次振荡

机械规格

机械规格
尺寸	265.35 mm（宽）× 161.75 mm（高）×77.38 mm（深）
重量[8]	不含包装 1.78 kg
重量[8]	含包装2.78 kg

非易失性存储器

非易失性存储器
数据/文件存储	设置/图像	设置（.stp），图像（.png、.bmp、.jpg）
数据/文件存储	波形数据	CSV波形数据（.csv）、二进制波形数据（.bin）、列表数据（.csv）、参考波形数据（.ref、.csv、.bin）
内部容量		8 GB用户空间
参考波形		显示10个内部波形
设置		存储受容量限制
U盘容量		标准的USB存储设备

说明:

[1]：任意开启一个通道，为单通道模式。

[2]：对于四通道型号，任意开启两个通道为双通道模式。

[3]：对于两通道型号，开启两个通道为全通道模式；对于四通道型号，任意开启三个通道或开启全部通道为全通道模式。

[4]：500 μV/div是对1 mV/div的数字放大。对于垂直精度的计算，Fullscale为8 mV。

[5]：任意通道，相同输入阻抗、DC耦合，100 mV/div和200 mV/div下，相同Volts/div。

[6]：仅两通道型号支持外部触发功能。

[7]：仅四通道型号支持片选(CS)功能。

[8]：标准配置。
