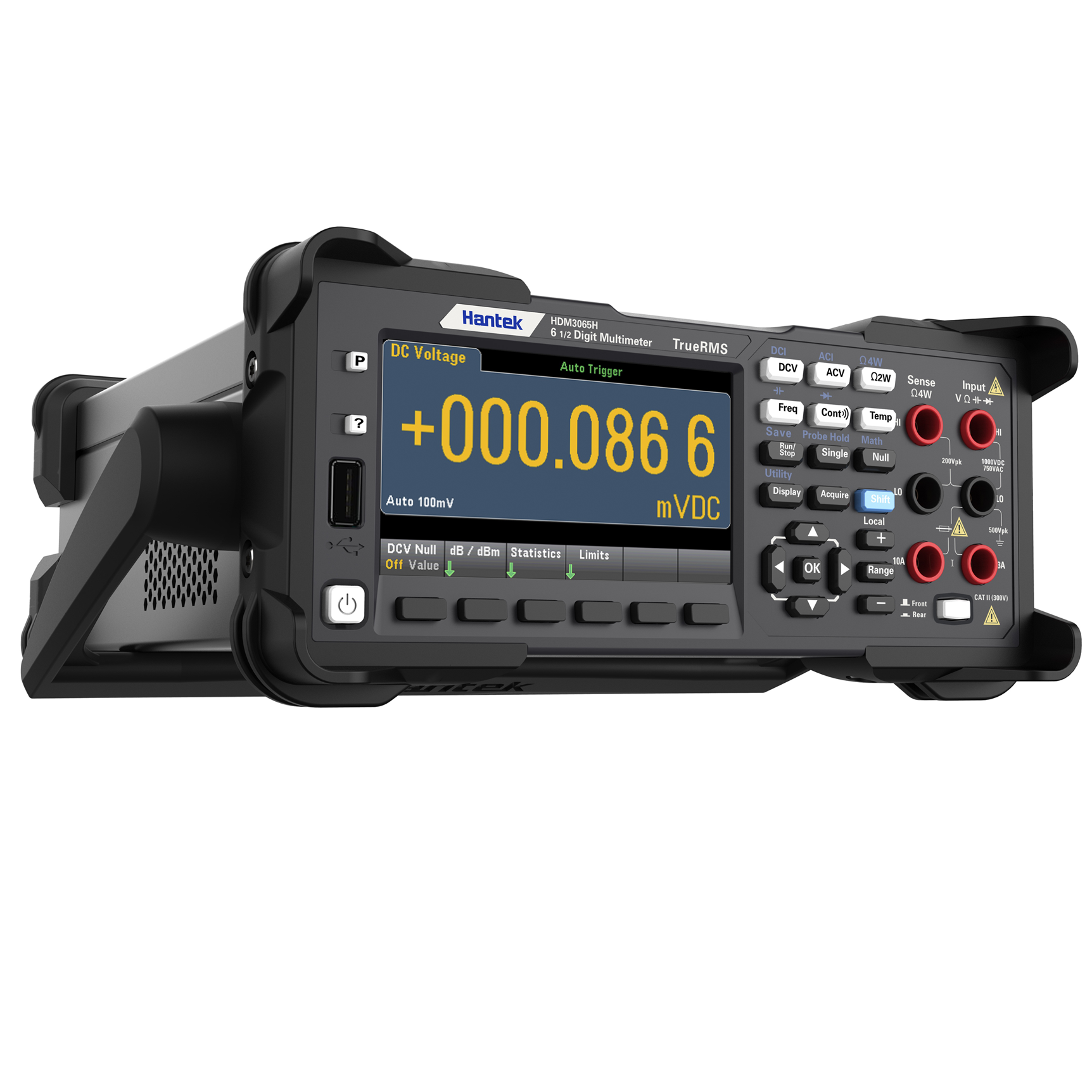

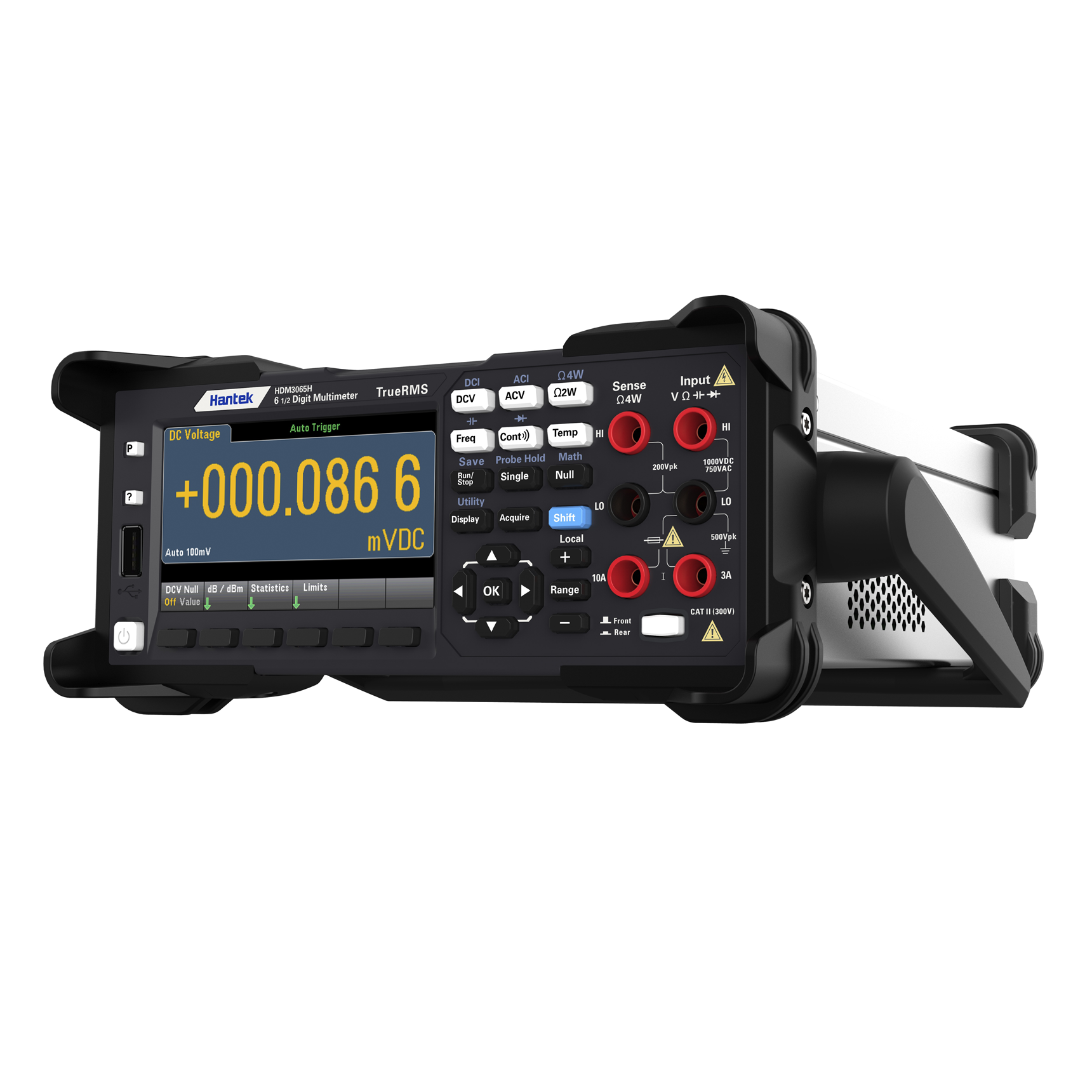

HDM3065系列

技术参数

产品视频

技术参数

量程²/频率直流电压		24小时³ TCAL±1℃	90天 TCAL±5℃	1年 TCAL±5℃	2年 TCAL±5℃	温度系数/℃⁴
100 mV		0.0030+0.0030	0.0040+0.0035	0.0050+0.0035	0.0065+0.0035	0.0005+0.0005
1 V		0.0020+0.0006	0.0030+0.0007	0.0040+0.0007	0.0055+0.0007	0.0005+0.0001
10 V		0.0015+0.0004	0.0020+0.0005	0.0035+0.0005	0.0050+0.0005	0.0005+0.0001
100 V		0.0020+0.0006	0.0035+0.0006	0.0045+0.0006	0.0060+0.0006	0.0005+0.0001
1000 V		0.0020+0.0006	0.0035+0.0010	0.0045+0.0010	0.0060+0.0010	0.0005+0.0001
真有效值交流电压^2，5，6 100mV、1V、10V、100V和750V量程
5 Hz - 10 Hz		0.35+0.02	0.35+0.03	0.35+0.03	0.35+0.03	0.035+0.003
10 Hz-20 KHz		0.04+0.02	0.05+0.03	0.06+0.03	0.07+0.03	0.005+0.003
20 KHz-50 KHz		0.10+0.04	0.11+0.05	0.12+0.05	0.13+0.05	0.011+0.005
50 KHz-100 KHz		0.55+0.08	0.60+0.08	0.60+0.08	0.60+0.08	0.060+0.008
100 KHz-300 KHz		4.00+0.50	4.00+0.50	4.00+0.50	4.00+0.50	0.200+0.020
电阻⁷	测试电流
100 Ω	1 mA	0.0030+0.0030	0.008+0.004	0.010+0.004	0.012+0.004	0.0006+0.0005
1 KΩ	1 mA	0.0020+0.0005	0.008+0.001	0.010+0.001	0.012+0.001	0.0006+0.0001
10 KΩ	100 μA	0.0020+0.0005	0.008+0.001	0.010+0.001	0.012+0.001	0.0006+0.0001
100 KΩ	10 μA	0.0020+0.0005	0.008+0.001	0.010+0.001	0.012+0.001	0.0006+0.0001
1 MΩ	5 μA	0.002+0.001	0.008+0.001	0.010+0.001	0.012+0.001	0.0010+0.0002
10 MΩ	500 nA	0.015+0.001	0.020+0.001	0.040+0.001	0.060+0.001	0.0030+0.0004
100 MΩ	500 nA ‖ 10 MΩ	0.300+0.010	0.800+0.010	0.800+0.010	0.800+0.010	0.1500+0.0002
直流电流	内阻压降
100 μA	<0.03 V	0.010+0.020	0.040+0.025	0.050+0.025	0.060+0.025	0.0020+0.0030
1 mA	<0.3 V	0.007+0.006	0.030+0.006	0.050+0.006	0.060+0.006	0.0020+0.0005
10 mA	<0.05 V	0.007+0.020	0.030+0.020	0.050+0.020	0.060+0.020	0.0020+0.0020
100 mA	<0.5 V	0.010+0.004	0.030+0.005	0.050+0.005	0.060+0.005	0.0020+0.0005
1 A	<0.7 V	0.050+0.006	0.080+0.010	0.100+0.010	0.120+0.010	0.0050+0.0010
3 A	<2.0 V	0.180+0.020	0.200+0.020	0.200+0.020	0.230+0.020	0.0050+0.0020
10 A⁸	<0.5 V	0.050+0.010	0.120+0.010	0.120+0.010	0.150+0.010	0.0050+0.0010
电容¹⁵
1.0000 nF		0.50+0.50	0.50+0.50	0.50+0.50	0.50+0.50	0.05+0.05
10.000 nF		0.40+0.10	0.40+0.10	0.40+0.10	0.40+0.10	0.05+0.01
100.00 nF		0.40+0.10	0.40+0.10	0.40+0.10	0.40+0.10	0.05+0.01
1.0000 μF		0.40+0.10	0.40+0.10	0.40+0.10	0.40+0.10	0.05+0.01
10.000 μF		0.40+0.10	0.40+0.10	0.40+0.10	0.40+0.10	0.05+0.01
100.00 μF		0.40+0.10	0.40+0.10	0.40+0.10	0.40+0.10	0.05+0.01
量程²/频率		24小时³ TCAL±1℃	90天 TCAL±5℃	1年 TCAL±5℃	2年 TCAL±5℃	温度系数/℃⁴
真有效值交流电流^2，6，9		内阻降压
100 μA、1 mA、10 mA和100 mA量程				<0.011, <0.11, <0.05, <0.5 V
3 Hz-5 KHz		0.10+0.04	0.10+0.04	0.10+0.04	0.10+0.04	0.015+0.006
5 KHz-10 KHz(典型值)		0.10+0.04	0.10+0.04	0.10+0.04	0.10+0.04	0.030+0.006
1 A量程	<0.7 V
3 Hz-5 KHz		0.10+0.04	0.10+0.04	0.10+0.04	0.10+0.04	0.015+0.006
5 KHz-10 KHz（典型值）		0.10+0.04	0.10+0.04	0.10+0.04	0.10+0.04	0.030+0.006
3 A量程	<2.0 V
3 Hz-5 KHz		0.23+0.04	0.23+0.04	0.23+0.04	0.23+0.04	0.015+0.006
5 KHz-10 KHz（典型值）		0.23+0.04	0.23+0.04	0.23+0.04	0.23+0.04	0.030+0.006
10 A量程⁸	<0.5 V
3 Hz-5 KHz		0.15+0.04	0.15+0.04	0.15+0.04	0.15+0.04	0.015+0.006
5 KHz-10 KHz（典型值）		0.15+0.04	0.15+0.04	0.15+0.04	0.15+0.04	0.030+0.006
导通
1 KΩ		0.002+0.030	0.008+0.030	0.010+0.030	0.012+0.030	0.0010+0.0020
二极管测试¹⁰
5 V		0.002+0.030	0.008+0.030	0.010+0.030	0.012+0.030	0.0010+0.0020
直流比率（典型值）
（归一化精度输入）+（归一化参考精度）
温度¹¹
PT100(DIN/IEC751)		探头精度+0.05℃
5 KΩ热敏电阻		探头精度+0.1℃
频率：技术指标±（%读数）^12,13 100mV、1V、10、100V和750V量程¹⁴
3 Hz-10 Hz		0.100	0.100	0.100	0.100	0.100
10 Hz-100 Hz		0.030	0.030	0.030	0.030	0.035
100 Hz-1 KHz		0.003	0.008	0.010	0.010	0.015
1 KHz-300 KHz		0.002	0.006	0.010	0.010	0.015
方波¹⁵		0.001	0.006	0.010	0.010	0.015
额外的选通时间误差±（%读数）¹³
频率		1秒	0.1秒	0.01秒
3 Hz-40 Hz		0	0.200	0.2
40 Hz-100 Hz		0	0.060	0.2
100 Hz-1 KHz		0	0.020	0.2
1 KHz-300 KHz		0	0.004	0.03
方波¹⁵		0	0	0

1.对于直流：技术指标在经过60分钟预热、积分时间段设为10或100PLC、启用自动归零时有效。对于交流：技术指标在经过60分钟预热、采用慢交流滤波和正弦波时有效。
2.除了1,000DCV、750ACV、10ADC、3AAC、10AAC和二极管测试之外，所有量程都有20%的过量程。
3.相对于校准标准。
4.在TCAL±5℃范围外，每1度（℃）都增加一个系数。
5.技术指标在正弦波输入>5%量程并且>1mVrms时有效。750ACV量程限制在8×107V-Hz范围内。如果输入信号频率＜50KHz且正弦波输入为整个量程的1%至5%之间，那么指标需要增加额外的0.1%的额外误差，频率在50KHz至100KHz之间时，指标需要增加0.13%的额外误差。
6.低频性能：提供三种滤波器设置：3Hz、20Hz、200Hz。超过滤波器设置的频率已作规定，不会出现额外误差。
7.技术指标适用于4线或2线电阻测量（NULL归零）。如果没有NULL归零，2线电阻测量会增加0.2Ω的额外误差。
8.10A量程仅在前端连接器上提供。每个放大器增添2mA基级电流值，或输入电流>5Arms。
9.技术指标在正弦波输入>1.5%量程且>10μAAC时有效。
10.技术指标适用于在输入端处测得的电压。1mA测试电流是典型值。电流源的变动将会导致二极管结点的压降发生变化。
11.所选探头会限制实际的测量量程和测量误差。探头精度已包括所有的测量和ITS-90温度转换误差。PT100Ro可设为100Ω±5Ω，以消除原始的探头误差。
12.除非另作说明，技术指标在经过60分钟预热且具有正弦波输入时有效。技术指标适用于1s选通时间（7位）。
13.适用于正弦波和方波输入≥100mV时。对于输入信号为10mV至100mV，将指标乘以10（即为读数指标扩大10倍）。
14.幅度量程为10%至120%，低于750ACV。
15.方波输入指定为10Hz-300kHz。
