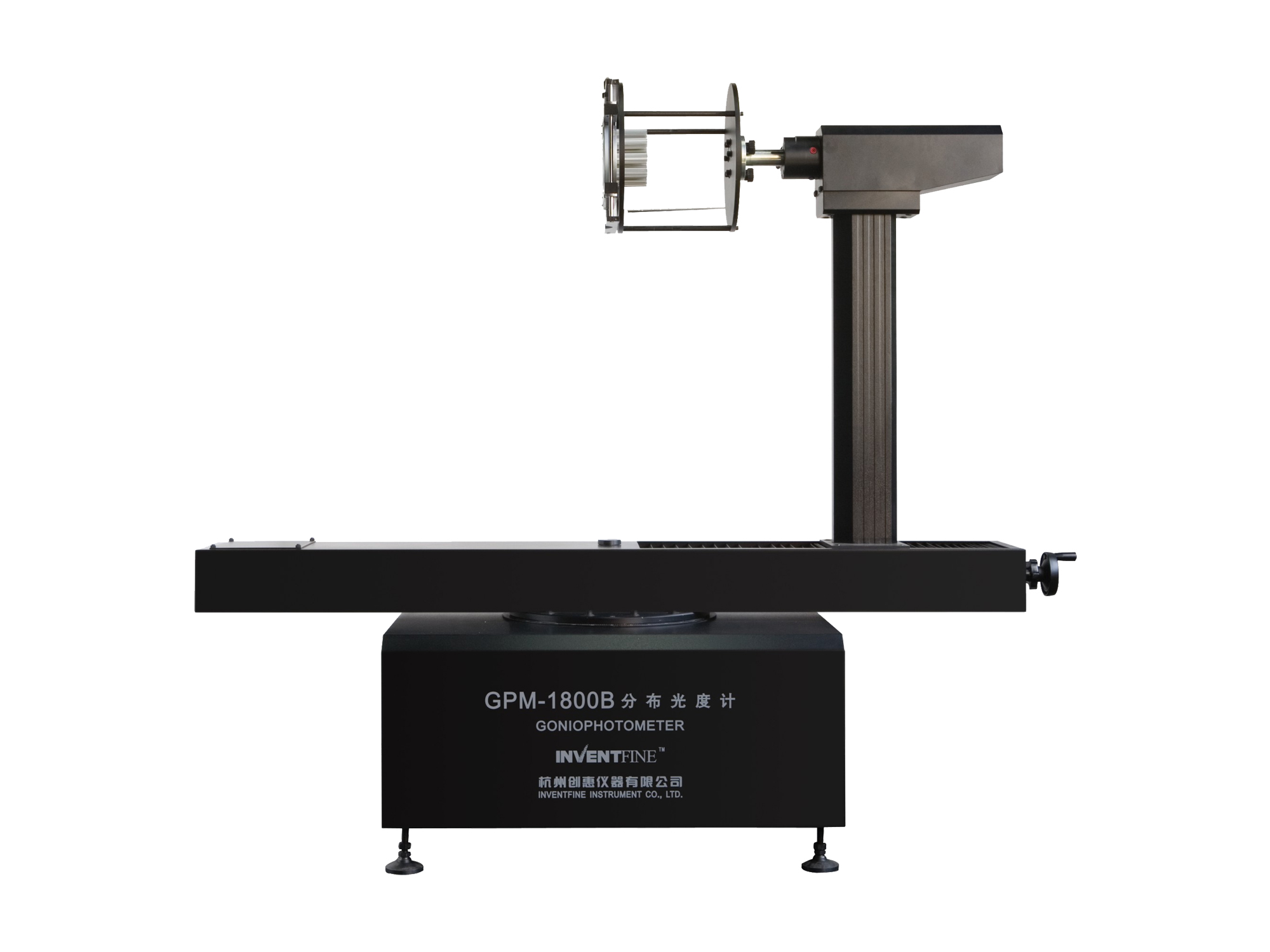

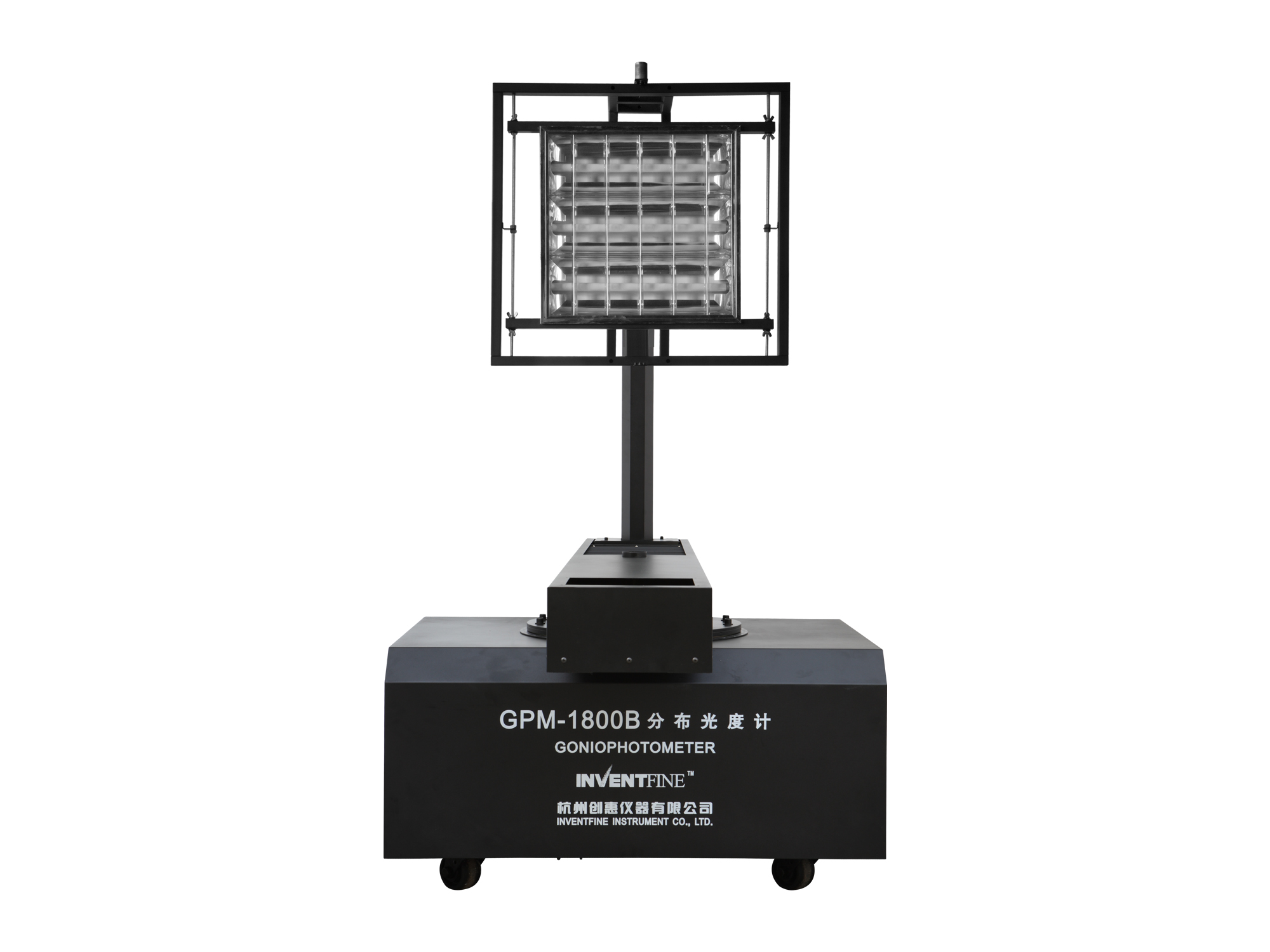

GPM-1800B卧式分布光度计（配光曲线）完全满足CIE-70, IES-LM-79, IES-LM-75, IES-LM-80, (EU) 2019/2015, EN13032-1 clause 6.1.1.3 goniophotometer type 1等要求，被测灯具旋转角度范围： (γ) ±180° (或者0~360°）， (C) ±180° ( 或者0~360°)连续旋转不绕线（专利技术）。同时配置了多功能夹具可做双臂B-β测试和单臂C-γ测试。用于测量各类LED室内照明灯具、投光灯具、道路照明灯具的空间光强分布及多种光度参数。配专用光谱分析仪可实现空间色度特性测量。
○ 配置了多功能夹具可做双臂B-β测试和单臂C-γ测试
○ 机械模具、铸件技术更稳定，中心角度不会因长时间使用偏移，导致数据不准
○ 采用国际先进进口17位绝对值光电编码器

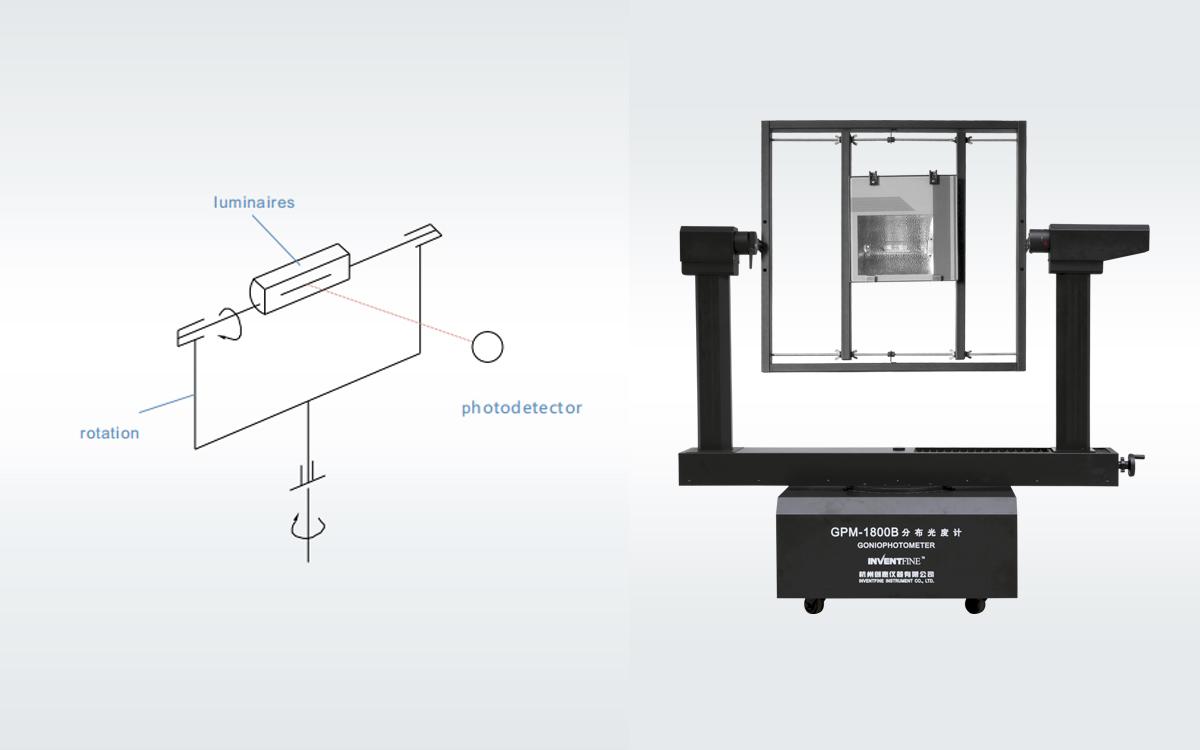

主要用于测量投光灯、泛光灯灯具等。安装灯具时，使灯具的发光中心与旋转工作台的旋转中心一致。在B-β坐标系中，灯具轴与旋转工作台的水平轴重合。在A-α坐标系中，灯具轴与旋转工作台的水平轴垂直

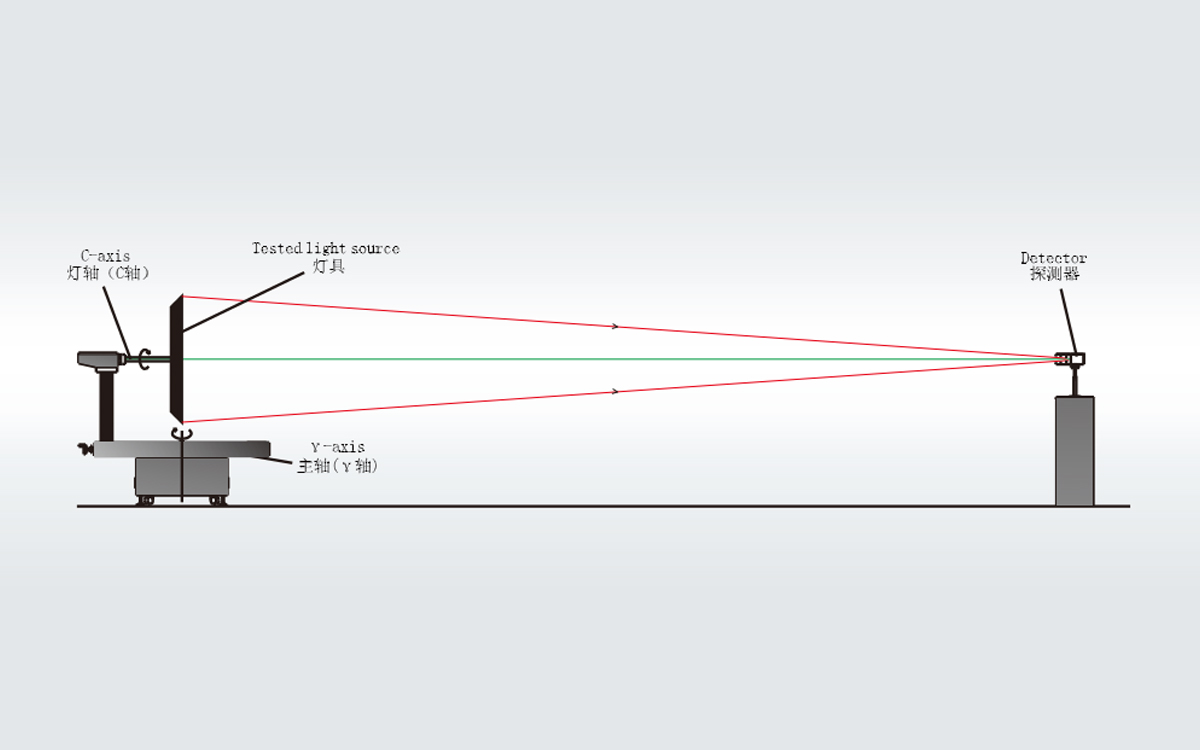

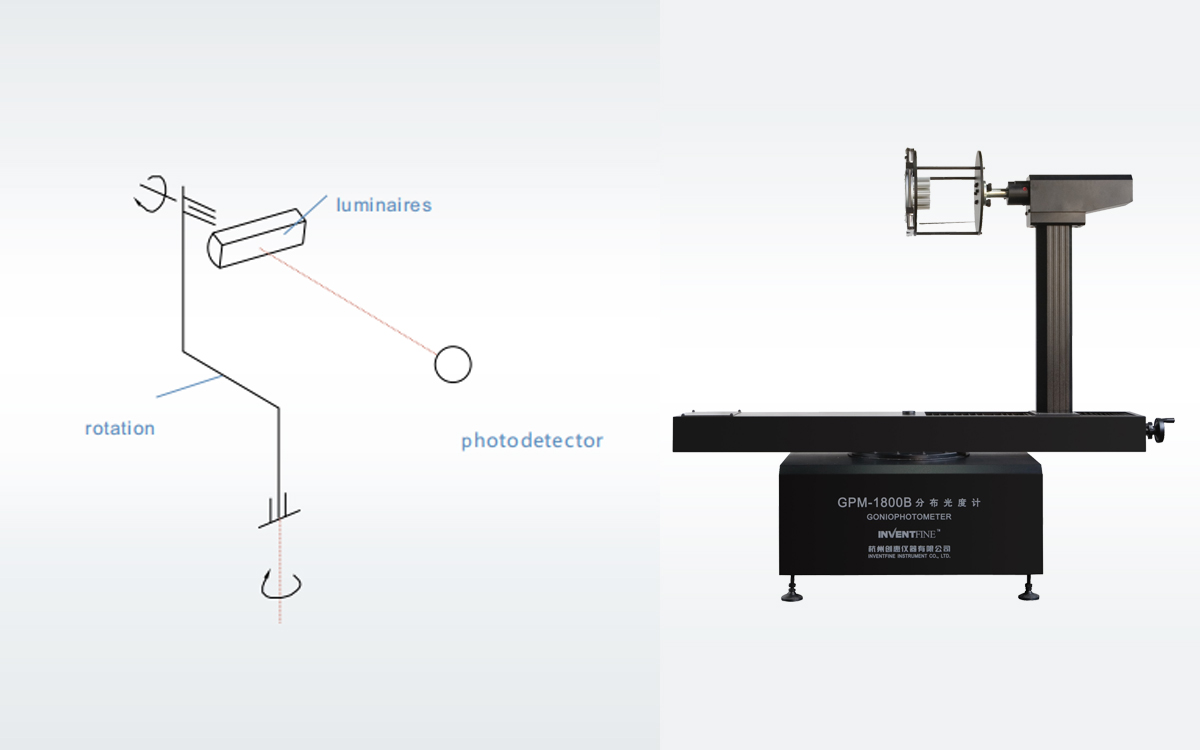

主要用于测量筒灯、格栅灯等室内灯具及LED路灯等户外灯具。安装灯具时，使灯具的发光中心与旋转工作台旋转中心一致。灯具的光轴与旋转工作台的水平轴重合
| 被测灯具可绕垂直轴和水平轴转动，转动范围：±180°（或 0-360°） | |
| 角度精度 | 0.1度，传动角度分辨率：0.01度 |
| 光度测量范围 | 照度：0.01lx-10000lx |
| 光强：1cd-107cd(探头) | |
| 光度测量精度 | 2% （标准光源下） |
| 杂散光 | ≤ 0.1% |
| 可测试最大灯具尺寸 | B-β方案：1100mm（宽）×1600mm（高） |
| C-γ方案：Φ1600mm（直径）×550mm（深） | |
| 满足标准 | |
CIE Pub. NO.70, “The Measurment of Absolute Luminous Intensity Distributions” CIE DIV.Ⅱ-TC10, “Photometry of Luminaires” CIE Pub.NO.76, “Photometry-the CIE Sytstem of Physical Photometry” CIE 121-1996 “The Photometry of Goniophotometer of Luminaries”5. IESNA LM-75 “Goniophotometer Types and Photometric Coordinates” IESNA LM-79 “Electrical and Photometric Measurements of Solid-state Lighting Products” IESNA-1971(73-96),“IES Practical Guide to Photometry” IESNA 61341 “Method of Measurement of Center Beam Intensity and Beam Angle(s) of Reflector Lamp” GB/T 9467-2008, “室内灯具光度测试” GB/T 9468-2008, “道路照明灯具光度测试” GB/T 7002-2008,“投光照明灯具光度测试” LB/T 001-2008 “整体式LED路灯的测量方法” GB/T 24824-2009 “普通照明用LED模块测量方法” LB/T 001-2009 “ 整体式LED 路灯的测量方法” | |
