一、 循迹热源：六大核心场景全覆盖

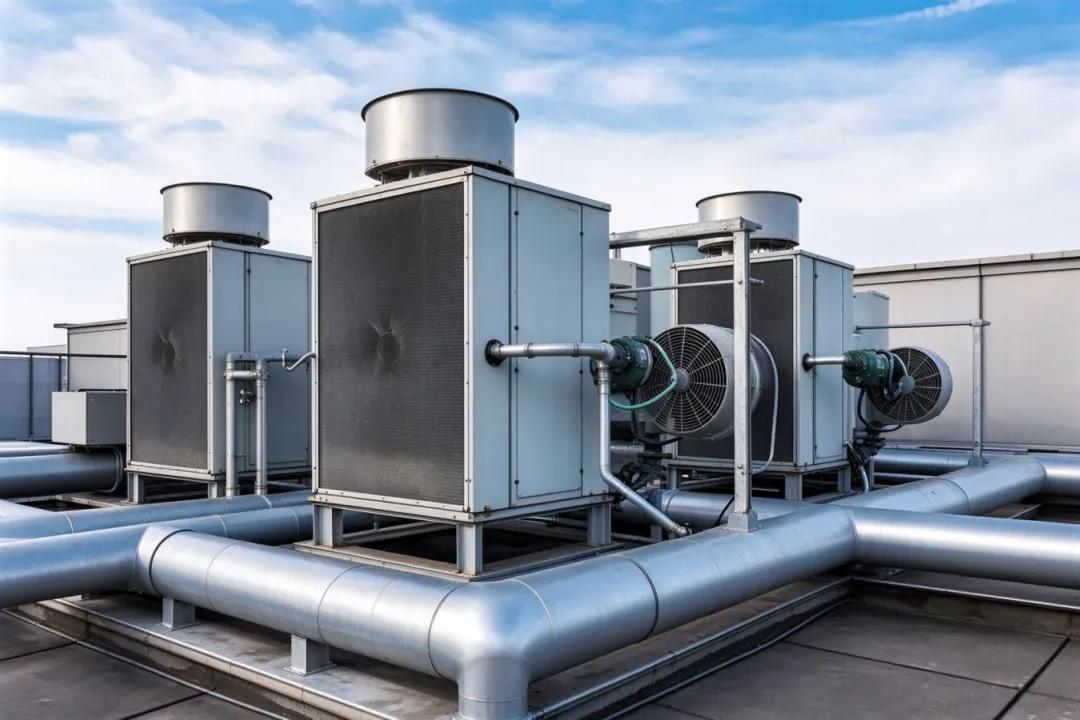

热量在暖通系统中的流转路径是固定的：从热源输出，经管网输送，在末端散发，并由电气与控制系统驱动。红外热像检测的本质，就是沿着这条路径对系统进行全链路扫描。高频检测场景主要涵盖六类：热源与换热站、输配管网、末端装置、风管与新风系统、围护结构，以及电气与控制设备。

其中，前五类直接关乎系统能效与用户舒适度，第六类则决定了设备运行安全与停机风险。需要特别注意的是，热像检测依赖温差成像，不同结构的最佳检测窗口各不相同：管网、末端与围护结构的检测需等待供暖或制冷运行、温差拉开后进行；而电气类设备只要带电运行，基本不受季节限制。理清检测路径，匹配时间窗口，才能确保巡检无死角。

二、 精准捕捉：现场检测的三大核心法则

热像仪捕捉的是表面红外辐射，读数极易受阳光、气流及邻近热源干扰。要获取精准数据，必须确保捕捉到的温度源于被测部位本身，而非环境反射。现场操作需把握三大法则：

1. 择机而行，规避环境干扰 检测管网和设备时，应避开雨雪雾、大风天气及阳光直射，防止表面温度失真；检测围护结构时，宜选择供暖季中期或室内外温差达10℃以上的时段，此时热缺陷特征最为显著。

2. 找准角度，确保数据客观 尽量正对被测表面，斜向拍摄易引入反射误差。拍摄距离应以能清晰分辨目标细节为准，切忌为追求全景而牺牲分辨率。对同一部位建议变换方位、等距离复扫，以排除邻近热源的干扰。

3. 严谨校准，消除测量偏差 开机后需稍作等待，并准确输入反射温度与目标距离。测温档位应贴近被测温度区间，避免量程过宽导致精度下降（免调焦设备除外）。对于关键测点，建议多次拍摄取平均值，以消除单次波动带来的误判。

三、 深度解码：四类热像异常的精准研判

获取热像图只是第一步，真正的技术壁垒在于“读懂”图像背后的系统症结。暖通热像异常通常可归纳为四类：

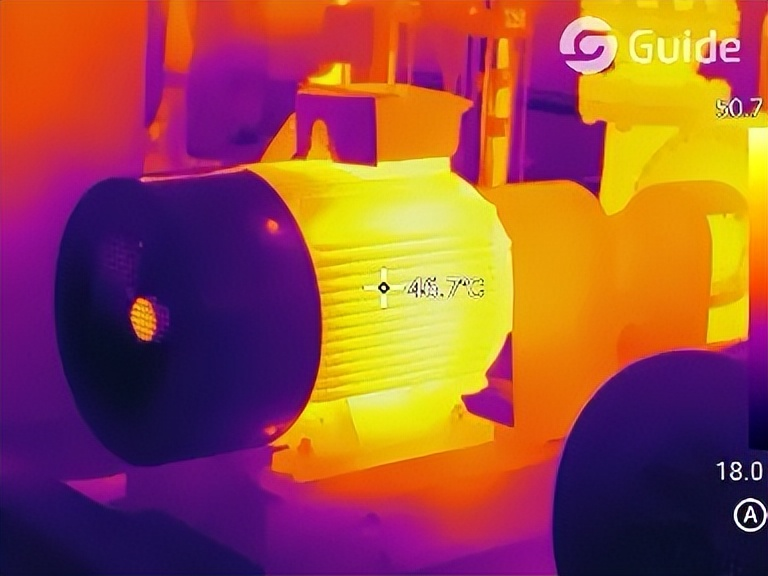

• 局部过热：多指向换热器堵塞、保温层破损，或电气接头松动导致的过载发热；

• 局部过冷：常预示介质泄漏、流道短路，或末端存在气堵、堵塞；

• 温差对比异常：如换热器进出口温差偏离设计值、立管顶底温差过大，通常对应结垢严重或水力失调；

• 面状缺陷：墙面与主体呈现明显温差的成片区域，多为保温空鼓或热桥效应所致。

需要厘清的是，热像仪检测的是表面温度分布，并非“透视”墙体。地暖盘管之所以可见，是因为管内热量传导至地表形成了可分辨的温度场。在研判时，建议采用双重参照系：横向比对同类设备，快速锁定异常点；纵向比对同一部位的历史数据，评估恶化趋势。后者正是预防性维护的精髓所在。

四、 利器之选：贴合实战场景的设备逻辑

选择热像仪不应盲目堆砌参数，而应考量其是否贴合暖通现场的实战需求。以高德智感PC Max系列为例，其设计逻辑精准契合了现场痛点：

• 高灵敏捕捉：ApexVision成像系统配合高灵敏度探测器，能敏锐捕捉保温空鼓、管道散热等微小温差；

• 高效率巡检：广角大屏与免调焦设计实现开机即拍，IR-Perfclear实时超分技术让细节更清晰，大幅提升换热站等大面积场景的巡检效率；

• 直观化呈现：画中画融合与激光指示功能，配合“高温凸显”一键增强，可自动抑制低温干扰，让异常温区直观跳出；

• 全天候作业：长续航与高防护等级，足以支撑高强度的现场全天候检测；

• 便捷化交付：图片自带温度数据，支持通过手机端FocusIR或PC端ThermoTools一键导出PDF报告，PC端更内置建筑暖通行业专属模板，让报告输出更专业。

结语
